Sistema di test elettrico

compattoautomatico

Panoramica
Le macchine da caffè completamente automatiche sono prodotte sia per il mercato professionale che per quello domestico, con un aumento dei volumi che richiede collaudi di fine linea automatizzati e conformi alle normative, adattati ai diversi sistemi elettrici nazionali.

Settore
Elettrodomestici

La sfida
La produzione in grandi quantità di macchine da caffè automatiche compatte richiede un sistema di test flessibile, basato su software, che supporti diverse tensioni e frequenze di rete, spine internazionali, garantisca la sicurezza del posto di lavoro secondo EN 50191, registri tutti i dati di prova su PC e preveda test dummy automatici giornalieri.

Soluzione

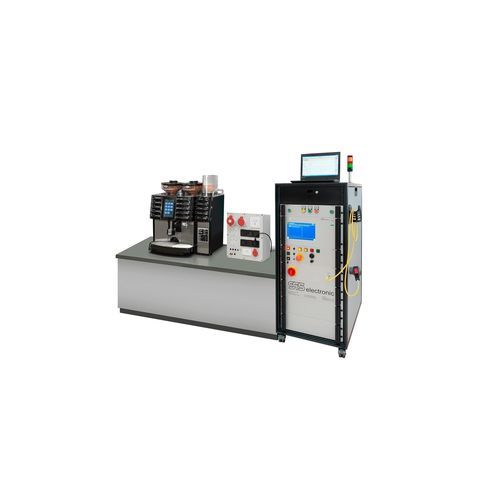

Il tester compatto KT 1885B con un'estensione dedicata per macchine da caffè, integrato in un rack di test, abbinato a un PC o laptop standard separato connesso via Ethernet (LAN). Il tester è liberamente programmabile per eseguire prove di sicurezza e di funzionamento. Un pannello di collegamento separato raggruppa i connettori internazionali e consente future espansioni. L'azionamento a due mani e la sonda per il test del conduttore di protezione sono integrati; un dummy nel rack consente test dummy automatici giornalieri.

Vantaggi

• Configurazione modulare e pronta per il futuro con PC standard separato e software in rete
• Alimentazione elettronica programmabile e sequenze di test configurabili
• Soluzione chiavi in mano con layout della postazione e pannello di collegamento separato
• Funzionamento intuitivo per operatori specializzati
• Collegamento unico del dispositivo sotto test con sequenza di prova completamente automatica
• Archiviazione automatica dei dati di test nella posizione o database scelti
• Lunga durata e progettazione di facile manutenzione
• Parametri e limiti modificabili via software
• Sicurezza della postazione conforme a EN 50191
• Tempi di ciclo brevi con tecnica di test a corrente limitata di sicurezza
• Test dummy automatico giornaliero

Test di sicurezza

• Test del conduttore di protezione: 1 – 30 A AC / 0 – 10 Ω
• Test di isolamento: 100 – 6.000 V DC / 0,25 MΩ – 10 GΩ
• Hipot AC: 100 – 5.500 V AC / 0 – 3 mA
• Hipot DC: 100 – 6.000 V DC / 0 – 10 mA

Test di funzionamento

• Test di continuità: 24 V DC / 0 – 600 mA
• Misura della resistenza: 0 – 1.000 Ω
• Misura della corrente: 0 – 16 A (AC e DC)
• Misura della tensione: 0 – 300 V (AC e DC)
• Misura della potenza attiva: 0 – 4.000 W
• Misura della potenza reattiva: 0 – 4.000 VAR
• Misura della potenza apparente: 0 – 4.000 VA
• Fattore di potenza (cos φ): -1 a +1
• Misura della corrente di dispersione equivalente: 10 – 270 V / 0 – 10 mA

Specifiche tecniche

• Tester compatto standard: KT 1885B (programmabile)
• PC/laptop con software standard, connessione Ethernet (LAN)
• Pannello di collegamento separato per molteplici connettori internazionali e future espansioni
• Azionamento a due mani e sonda per il conduttore di protezione integrati nel rack
• Alloggiamento per dummy per test giornalieri
• Conformità a EN 50191 per la sicurezza della postazione
• Archiviazione automatica dei dati in modalità rete (posizione / database scelto)
• Tempi di ciclo ridotti grazie alla tecnica di test a corrente limitata di sicurezza
