Tester antifurto

della resistenza di isolamentodi rigidità dielettricaper cavo

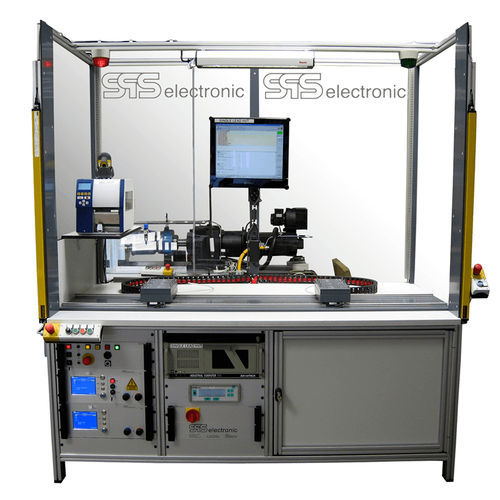

Sistema di collaudo per cavi di motori elettrici Sistema di collaudo per cavi controllato da PC con test di resistenza, hipot e resistenza di isolamento. L'esigenza di questo sistema nell'industria automobilistica era quella di verificare vari cavi con un massimo di 10 anime e diversi connettori per motori elettrici. Nonostante le piccole distanze tra i singoli capicorda, dovrebbe essere possibile eseguire un test hipot fino a 5.500 V CA e 6.000 V CC. La soluzione Sono stati prodotti diversi connettori per i vari tipi di circuiti. In questo modo è stato possibile collegare gli adattatori di prova appropriati per i più svariati cavi motore tramite campi di trasferimento intercambiabili. I segnali vengono trasmessi tramite sonde ad alta corrente e contatti a molla. La disposizione è tale che non si verificano flashover nella spina del connettore durante il test hipot. Ciò è stato ottenuto grazie a speciali isolamenti dei pin di contatto. Oltre al test hipot, è stato condotto anche un test di resistenza con tecnica di misurazione a 4 fili. Tutti i test vengono eseguiti automaticamente dopo aver collegato il cavo una volta. Per proteggere l'utente, il sistema è stato dotato di una barriera fotoelettrica. Nel PC del sistema di test è possibile memorizzare un numero arbitrario di programmi di test. Ciò consente al cliente di scrivere autonomamente nuovi programmi di test durante lo sviluppo di nuovi prodotti. Tuttavia, per prodotti con dati identici, è possibile utilizzare lo stesso programma di test, che viene assegnato al rispettivo DUT nell'elenco dei prodotti. I risultati dei test vengono memorizzati automaticamente in formato XML o Access in una posizione arbitraria della rete. Un manichino di prova separato viene utilizzato per verificare la funzionalità del sistema di test in modo completamente automatico.
