Sistema di test di impedenza

per l'industria elettronicaper statoriin situ

Descrizione generale
Dopo la produzione di motori elettrici di media potenza, gli statori vengono ispezionati per verificarne sicurezza e funzionamento. La produzione è caratterizzata da ampia varietà di prodotti, bassi volumi e requisiti qualitativi elevati. La normativa sulla responsabilità del prodotto richiede l'archiviazione permanente di tutti i dati di prova.

Settore
Motori elettrici

La sfida
I clienti richiedono l'automazione delle postazioni di prova esistenti, la riduzione dei tempi di ciclo, una maggiore copertura diagnostica e la garanzia della qualità. L'uso deve essere semplice per consentire l'impiego di personale semi-specializzato. È necessario mantenere elevati standard di sicurezza per gli operatori.

Soluzione

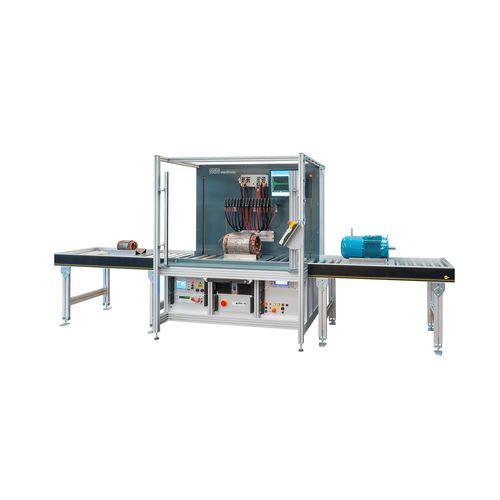

Sistema di prova controllato da computer con matrice di relè per motori trifase (fino a 4 velocità). La matrice con relè ad alta tensione consente di combinare test di sicurezza (hipot) e misure funzionali a bassa resistenza. Il controllo è fornito dal software standard esteso DAT. La sicurezza del personale è assicurata da una barriera fotoelettrica omologata su tre lati con specchio deflettore. È possibile memorizzare un numero illimitato di programmi di prova nel PC del sistema; il cliente può creare o riutilizzare i programmi. I risultati dei test vengono salvati automaticamente in formato XML o Access nella posizione di rete scelta. Un test automatico con un dummy separato verifica la funzionalità del sistema; il superamento del test dummy è obbligatorio prima di procedere con i test normali.

Vantaggi

• Soluzione chiavi in mano che include supporto del campione, adattamento e progettazione ergonomica della postazione
• Funzionamento semplice e intuitivo per personale semi-specializzato
• Collegamento unico del campione; l'intera sequenza di prova viene eseguita automaticamente
• In modalità di rete: salvataggio automatico dei dati di prova nella posizione / database specificata
• Lunga durata e design di facile manutenzione
• Tempi di ciclo ridotti grazie al design efficiente della postazione con barriera fotoelettrica
• Tutti i valori e le impostazioni configurabili via software
• Test automatico del dummy prima della produzione
• Sicurezza della postazione conforme a EN 50191

Caratteristiche / specificazioni tecniche

• Test hipot: 5.500 V per avvolgimenti, custodie e sensori
• Capacità di prova di sovratensione fino a 6.000 V
• Misura di resistenza a bassa ohmicità per avvolgimenti e sensori
• Controllo del campo rotante tramite sensori
• Matrice di relè per motori trifase con fino a 4 velocità
• Matrice con relè ad alta tensione per combinare test di sicurezza e misure funzionali
• Controllo: software standard esteso DAT; numero illimitato di programmi memorizzabili su PC
• Salvataggio automatico dei risultati in XML o Access su rete
• Barriera fotoelettrica omologata (3 lati) con specchio deflettore per la sicurezza del personale
• Test automatico giornaliero del dummy obbligatorio prima dell'avvio dei test
• Progettato per l'automazione, brevi tempi di ciclo e uso da parte di personale semi-specializzato
