Tester di tenuta rotativo

di perditaautomaticoin linea

Panoramica
Il sistema fornisce test in gran parte automatici di sicurezza, funzionamento e tenuta per elettropompe destinate all'uso domestico. Progettato per prove in linea, riduce al minimo l'intervento dell'operatore combinando una stazione di prova tenuta con piattaforma girevole e un tester sicurezza/funzione rapido collegati in rete PC.

Settore
Produzione di pompe per giardinaggio e uso domestico

La sfida
Tempi di ciclo brevi per rispettare il ritmo della linea di produzione, operatività semplice per personale semi-specializzato e ridotti tempi di cambio attrezzature tra varianti. La prova di tenuta è più lunga, perciò il concetto deve evitare colli di bottiglia.

Soluzione

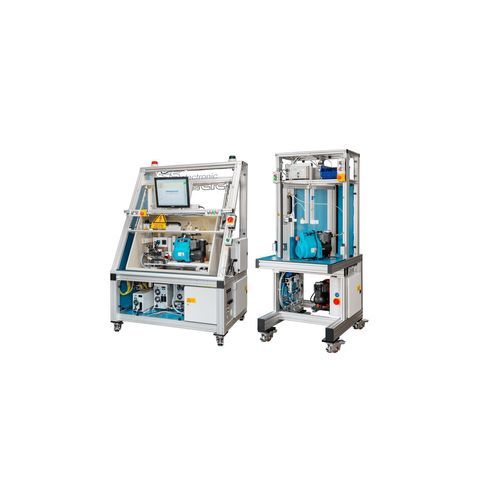

Il concetto è suddiviso in due sottosistemi in rete: una stazione di prova tenuta con piattaforma girevole e due portacampioni e un tester sicurezza/funzione con cassetto di inserimento. La piattaforma consente di rimuovere una pompa testata ed inserire la successiva durante il ciclo, riducendo i tempi di fermo e chiudendo l'area di prova per la sicurezza. I risultati della prova di tenuta vengono trasmessi al sistema sicurezza/funzione per la consolidazione dei dati.

• Il tester sicurezza/funzione dispone di un cassetto per l'inserimento rapido del campione; la chiusura avvia la sequenza automatica
• Sequenza: prova conduttore di protezione, prova hipot, prova di isolamento, quindi prova funzionale con azionamento meccanico dell'interruttore
• Marcatura automatica delle unità OK mediante timbro a caldo
• Possibilità di collegare più stazioni di prova tenuta per ridurre il tempo medio di ciclo

Vantaggi

• Soluzione chiavi in mano comprensiva di supporti DUT, adattamenti e progettazione del posto di lavoro
• Uso intuitivo per personale semi-specializzato; una sola connessione per DUT e processo completamente automatico
• Archiviazione in rete dei dati in formato XML o Access nel percorso specificato
• Tempi di ciclo ridotti grazie alla divisione delle attività e all'ottimizzazione con piattaforma girevole
• Poche modifiche necessarie per le varianti e lunga durata operativa
• Parametri modificabili via software e test automatico giornaliero con dummy
• Sicurezza del posto di lavoro conforme a EN 50191

Dettagli operativi aggiuntivi
Il sistema supporta la movimentazione semi-automatica con bassa formazione richiesta, marcatura automatica delle unità conformi, memorizzazione e gestione programmi in rete e un test giornaliero obbligatorio che blocca i test di produzione finché non viene superato.

Specifiche tecniche

• Test conduttore di protezione: 10 – 30 A
• Test ad alta tensione: 5,5 kV AC / 6,0 kV DC / 4 mA (corrente limitata per sicurezza)
• Test di isolamento: 6,0 kV DC / 4 mA
• Test funzionale: monofase, campo di misura 15 A; misura tensione, corrente e potenza
• Test di tenuta: sistema dedicato con piattaforma girevole e due portacampioni
• Marcatura automatica: timbro a caldo per unità OK
• Formati dati: XML o Access; archiviazione in rete
• Programmi di prova: numero arbitrario memorizzabile; selezione automatica per elenco prodotto
• Integrazione: opzione di collegare sistemi di prova tenuta aggiuntivi via rete PC
• Sicurezza: area di prova chiusa e protezione secondo EN 50191
• Test daily automatico con dummy richiesto prima dei test di produzione
