Sistema di test per motore elettrico

per statoriin situautomatico

Descrizione

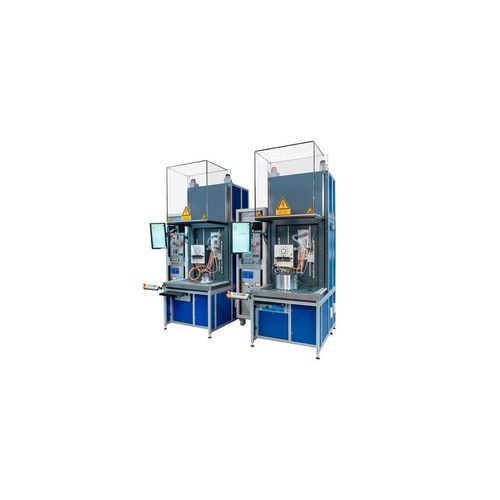

Sono state realizzate due stazioni di prova quasi identiche per ispezionare gli statori prima e dopo l'impregnazione. Entrambe le stazioni possono essere utilizzate in modo intercambiabile per i due tipi di prova per coprire i picchi produttivi. Il progetto risponde a un'ampia diversità di provini e alla necessità di tempi ciclo brevi.

Settore
Motori elettrici

La sfida
I sistemi di prova dovevano essere integrati in una linea di produzione. Nonostante l'ampia diversità dimensionale dei provini, la soluzione doveva garantire elevata flessibilità mantenendo tempi di prova ridotti.

Test richiesti

• Identificazione della polarità (polo Nord/Sud)
• Test di scarica parziale in ambiente di produzione
• Prova di pressione/tenuta del dispositivo di raffreddamento dello statore

Soluzione
Per ottenere la flessibilità richiesta, il sistema include un'interfaccia DUT universale che permette il collegamento di tutte le varianti senza convertire la stazione. Per ridurre i tempi ciclo è stato scelto un sistema di serraggio pneumatico.
Sono stati sviluppati adattatori di prova dedicati ad alta tensione per il controllo della polarità; si inseriscono nel provino e rimangono in sede durante il test grazie alla loro resistenza alle alte tensioni.
Un software personalizzato consente di creare e memorizzare sequenze di prova nella rete aziendale. La sequenza corretta viene caricata automaticamente scansionando il codice 2D sul provino; i parametri vengono compilati da un database di rete. La sicurezza del personale è garantita da un coperchio di prova con protezione anti-pizzicamento.
Un dummy di prova dedicato esegue una verifica automatica della stazione all'avvio; se il test del dummy fallisce, non sono consentite ulteriori prove.

Vantaggi

• Consegna chiavi in mano comprensiva di progettazione del posto, adattamenti e software
• Prove automatiche dopo un unico collegamento del DUT
• Creazione di sequenze sulla stazione e popolamento dai parametri del database di rete
• Integrazione agevole nella linea di produzione
• Progettazione orientata alla manutenzione
• Tempi ciclo brevi
• Elevata flessibilità grazie all'interfaccia DUT universale

Caratteristiche / specifiche tecniche

• Interfaccia DUT universale per ampia varietà di provini
• Serraggio pneumatico per tempi ciclo ridotti
• Test di polarità con adattatori HV dedicati (non rimovibili durante il test)
• Test di scarica parziale integrato per ambiente produttivo
• Prova di pressione/tenuta del dispositivo di raffreddamento dello statore
• Prova del conduttore di protezione
• Misura della resistenza di isolamento (avvolgimenti, involucro, sensori)
• Test HV AC/DC (avvolgimenti, involucro, sensori)
• Misura della resistenza trifase
• Misura della resistenza dei singoli sensori
• Prova di sovratensione
• Misura delle scariche parziali durante prove di sovratensione e HV
• Caricamento automatico delle sequenze tramite codice 2D e database di rete
• Dummy integrato per verifica automatica della stazione
• Coperchio di prova con protezione anti-pizzicamento
• Consegna chiavi in mano comprensiva di progettazione del posto, adattamenti e software
