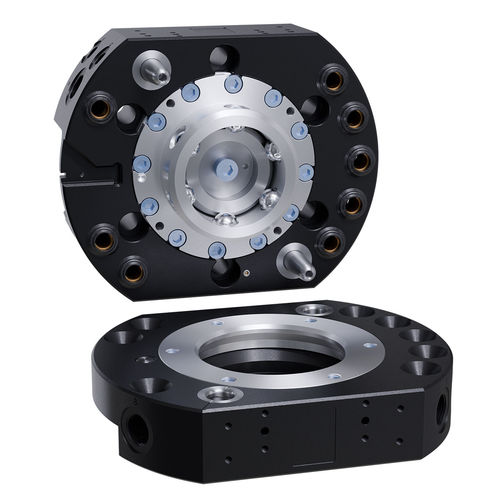

Cambia utensile per robot QC-110-E

pneumaticoautomaticocon attuatore pneumatico

Descrizione
Scambiatore utensile pneumatico compatto per lo scambio automatizzato degli end‑effector su robot industriali. Il QC-110-E offre bloccaggio fail‑safe, passaggi pneumatici integrati e alta ripetibilità posizionale per applicazioni gravose e ad alto ciclo. Si monta direttamente sulla flangia robot ISO da 125 mm per ridurre l'ingombro e facilitare l'integrazione.

Caratteristiche principali

• 8 porte di passaggio pneumatico integrate; opzioni filettatura: 3/8 NPT o BSPP/G.
• Tecnologia di bloccaggio No‑Touch che consente fino a 3,05 mm (0,12 in) di separazione della piastra durante il bloccaggio.
• Meccanismo di bloccaggio brevettato fail‑safe con bassa forza sul pistone e alta affidabilità.
• Montaggio diretto sul pattern ISO 125 mm; supporta interfacce aggiuntive tramite piastra adattatrice.
• Componenti di bloccaggio realizzati in acciaio inossidabile Rc58.
• Due superfici piane per il montaggio di moduli ausiliari o elettrici.
• Caratteristiche di allineamento per maggiore resistenza torsionale e facilità di manutenzione.
• Sensori integrati Lock/Unlock per comunicazione dello stato; non richiede SIP.

Specifiche
Forza di bloccaggio @ 80 psi (5,5 bar): 12000 N (≈2700 lbf)
Distanza massima di bloccaggio: 3,05 mm (≈0,12 in)
Porte di passaggio: 8 (3/8 NPT o opzioni BSPP/G)
Numero di passaggi pneumatici: 8
Ripetibilità posizionale: 0,0152 mm (≈0,0006 in)
Limite di carico consigliato: 180 kg (≈397 lb)
Capacità momento statico X/Y: 784 Nm (≈6940 lbf·in)
Capacità momento statico Z: 784 Nm (≈6940 lbf·in)
Peso lato master: 3,63 kg (≈8,0 lb)
Peso lato utensile: 2,27 kg (≈5,0 lb)
Peso accoppiato: 5,9 kg (≈13,0 lb)
Tipo di azionamento: Pneumatico
Tipo di polso robot: Standard (montaggio diretto ISO 125 mm)
Colore: Nero
Opzioni filettatura porte: BSPP/G o NPT

Note
Disponibile in varianti di filettatura porte (BSPP/G e NPT). Progettato per il montaggio diretto sul pattern ISO 125 mm; piastre adattatrici disponibili per altri cerchi di bullonatura. Il sensore integrato riduce l'ingombro e semplifica il cablaggio del sistema.
