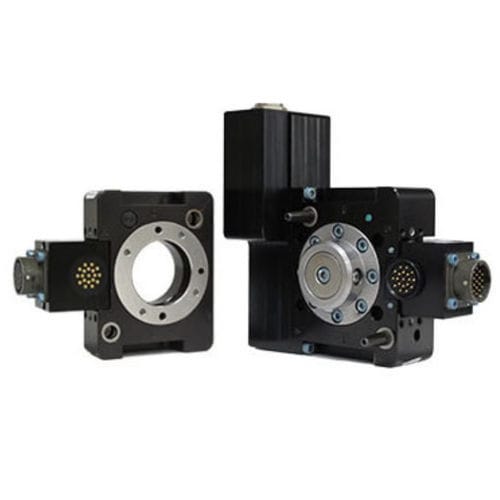

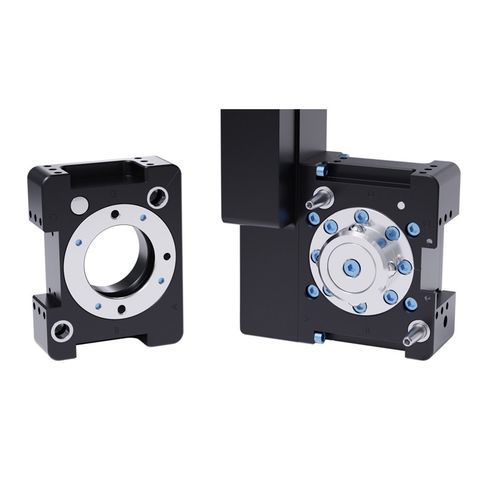

Cambia utensile per robot QC-18

automaticocon attuatore elettrico

Panoramica del prodotto
I cambiattrezzi elettrici QC-18 consentono lo scambio completamente automatico dell'end effector con bloccaggio sicuro, passaggio servizi e alta ripetibilità posizionale. Progettati per applicazioni robotiche industriali ad alto ciclo e ambienti gravosi, incrementano la disponibilità e la flessibilità delle linee automatizzate.

Caratteristiche principali

• Cambiattrezzi ad attuazione elettrica — adatto alle applicazioni in assenza di aria compressa.
• Connettore di alimentazione e controllo motore M16 a 12 pin che fornisce comandi di bloccaggio/scbloccaggio e segnali Bloccato/Sbloccato.
• Tempo di bloccaggio/sbloccaggio: 1 secondo.
• La tecnologia di bloccaggio No-Touch consente fino a 1,0 mm di separazione delle piastre durante il bloccaggio.
• Meccanismo di bloccaggio brevettato fail-safe con bassa forza sul pistone.
• Supporta più schemi di montaggio tramite piastre di interfaccia.
• Tutte le parti di bloccaggio sono in acciaio inossidabile Rc58.
• Tre superfici piane disponibili per il montaggio di moduli elettrici.
• Tensione di esercizio: 21–30 VDC; basso consumo energetico.

Specifiche
Distanza massima di bloccaggio: 1,0 mm
Ripetibilità posizionale: 0,0152 mm
Limite di carico suggerito: 18 kg
Capacità momento statico X/Y: 56,5 Nm
Capacità momento statico Z: 78 Nm
Peso lato master: 1,41 kg
Peso lato utensile: 0,417 kg
Peso in accoppiamento: 1,82 kg
Tipo di attuazione: Elettrico
Tipo di polso robot: Standard
Colore: Nero

Specifiche tecniche

• Numero modello: QC-18
• Attuazione: Elettrica
• Tensione di esercizio: 21–30 VDC
• Distanza massima di bloccaggio: 1,0 mm (bloccaggio No-Touch)
• Ripetibilità posizionale: 0,0152 mm
• Limite di carico suggerito: 18 kg
• Capacità momento statico X/Y: 56,5 Nm
• Capacità momento statico Z: 78 Nm
• Peso lato master: 1,41 kg
• Peso lato utensile: 0,417 kg
• Peso in accoppiamento: 1,82 kg
• Materiale: Tutte le parti di bloccaggio in acciaio inossidabile Rc58
• Connettore: M16 a 12 pin per controllo motore e alimentazione (comandi bloccaggio/sbloccaggio; segnali Bloccato/Sbloccato)
• Montaggio: Supporta più schemi di montaggio con piastre di interfaccia
• Ulteriori: (3) superfici piane per moduli elettrici; meccanismo di bloccaggio brevettato fail-safe; basso consumo
