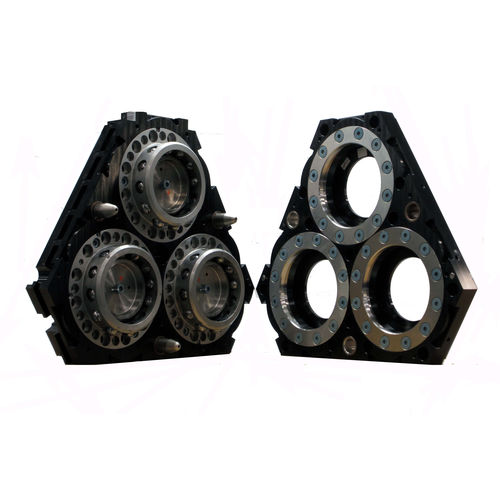

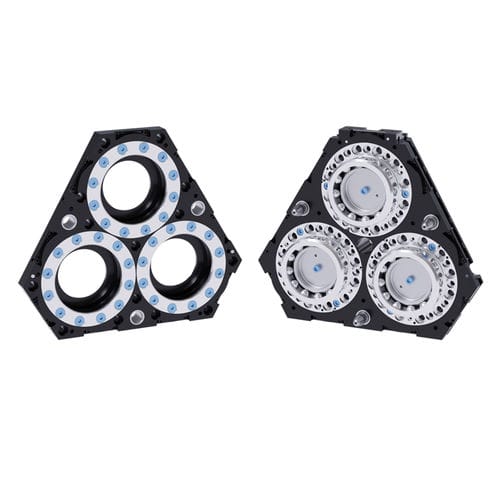

Cambia utensile per robot QC-1510

pneumaticoautomaticocon attuatore pneumatico

Panoramica del prodotto
Il cambiatori utensili QC-1510 è un dispositivo pneumatico per cambio rapido robotico, progettato per lo scambio automatizzato degli end-effector. Garantisce bloccaggio meccanico sicuro, passaggi utilità integrati e alta ripetibilità di posizione per applicazioni robotiche industriali ad alto ciclo.

Caratteristiche principali

• Costruzione modulare: Moduli separati per alta potenza, refrigerante, servo, comunicazione e segnali discreti che semplificano la manutenzione e aumentano la flessibilità di configurazione.
• Elevata capacità di carico e momento: Utilizza tre meccanismi di bloccaggio QC-510 per offrire elevate capacità assiali e di momento per utensili pesanti.
• Cablatura interna: Il instradamento interno supporta gruppi valvole integrati e opzioni DeviceNet per installazione e assistenza semplificate.
• Altezza di impilamento compatta: Altezza impilata bloccata 5,756 in (146,2 mm) esclusa la piastra di interfaccia richiesta.
• Opzioni di rilevamento: Rilevamento integrato di blocco/sblocco disponibile per verifica del processo e feedback di automazione.

Specifiche
Limite di carico suggerito: 4080 kg (≈ 9000 lb)
Forza di bloccaggio @ 80 psi (5,5 bar): 190000 N (≈ 42000 lb)
Distanza massima prima del bloccaggio: 1,65 mm (0,065 in)
Ripetibilità posizionale: 0,0152 mm
Capacità momento statico X/Y: 16300 Nm (≈ 144000 lbf·in)
Capacità momento statico Z: 13900 Nm (≈ 123000 lbf·in)
Peso lato master: 63 kg (≈ 133 lb)
Peso lato utensile: 27,7 kg (≈ 61 lb)
Peso accoppiato: 90,7 kg (≈ 194 lb)
Tipo di attuazione: Pneumatico
Tipo polso robot: Standard
Colore: Nero

Dettagli tecnici

• Numero modello: QC-1510
• Altezza impilamento bloccata: 5,756 in (146,2 mm) — non include la piastra di interfaccia richiesta
• Rilevamento blocco/sblocco integrato disponibile
• Porte modulari per potenza, refrigerante, servo, comunicazione e segnali discreti
• Progettato per ambienti industriali gravosi e cicli elevati
