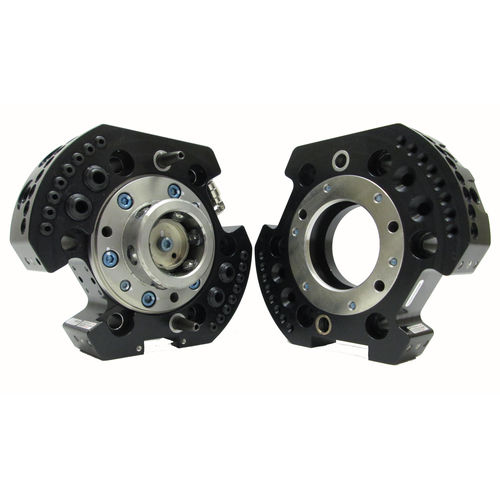

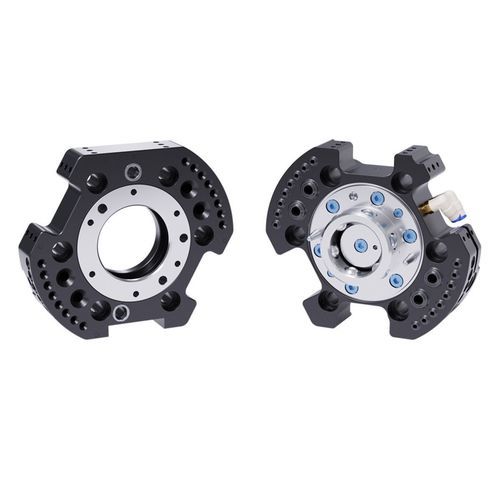

Cambia utensile per robot QC-50

automaticopneumaticocon attuatore pneumatico

Panoramica del prodotto
Il cambiautensili QC-50 consente lo scambio completamente automatico degli end effector con bloccaggio sicuro, passaggi pneumatici integrati e elevata ripetibilità posizionale. Progettato per cicli elevati e ambienti gravosi, riduce l'altezza d'ingombro con montaggio diretto su polso robot ISO 100 mm e supporta moduli di utilità modulari.

Caratteristiche principali

• Progettazione pneumatica compatta con (16) passaggi M5 e (4) 1/8 BSPP (20 totali)
• Tecnologia di bloccaggio No-Touch che consente fino a 3,0 mm di separazione delle piastre durante il bloccaggio
• Meccanismo di bloccaggio brevettato fail-safe con bassa forza agente sul pistone
• Montaggio diretto su polso ISO 100 mm per minimizzare l'altezza d'ingombro; supporta altri schemi di montaggio
• Componenti di bloccaggio in acciaio inox Rc58
• Quattro superfici piane per il montaggio di moduli utilità (segnale, fluido/aria, elettrico)
• Caratteristiche di allineamento nel corpo per maggiore resistenza torsionale e facilità di manutenzione
• Sensori integrati Lock/Unlock per comunicare lo stato; nessun SIP richiesto

Specifiche tecniche

• Forza di bloccaggio @ 80 psi (5,5 bar): 5800 N
• Distanza massima di bloccaggio: 2,54 mm
• Dimensioni dei porti passanti: (16) M5 e (4) 1/8 BSPP
• Numero di porti pneumatici passanti: 20
• Ripetibilità posizionale: 0,0152 mm
• Limite di carico consigliato: 50 kg
• Capacità momento statico X/Y: 226 Nm
• Capacità momento statico Z: 226 Nm
• Peso lato master: 1,53 kg
• Peso lato utensile: 0,78 kg
• Peso in accoppiamento: 2,31 kg
• Tipo di attuazione: Pneumatico
• Tipo polso robot: Standard
• Colore: Nero
• Filettatura dei porti: BSPP/G
