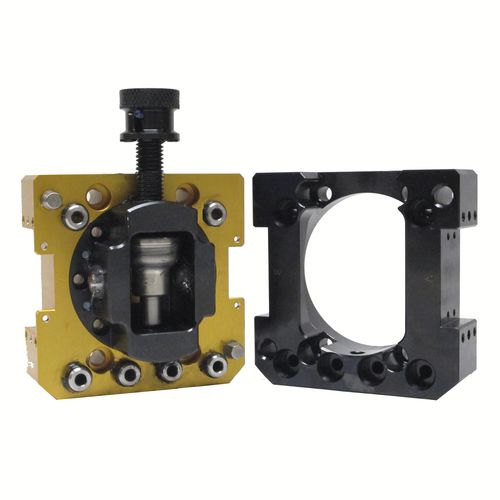

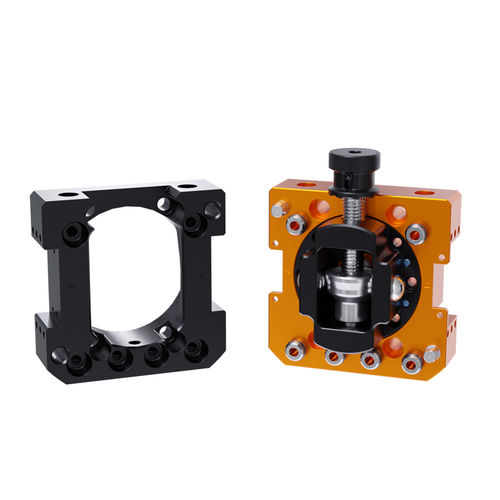

Cambia utensile per robot MC-36R

manualepneumaticoa comando manuale

Panoramica del prodotto
I cambiatori di utensili manuali ATI offrono una soluzione semplice e affidabile per il cambio rapido degli end-effector senza utensili o alimentazione. Progettati per facilità d'uso e allineamento ripetibile, riducono i tempi di inattività e migliorano la flessibilità in applicazioni collaborative, di laboratorio o a basso volume.

Caratteristiche principali

• (6) porte passthru aria 1/8 NPT integrate in un package compatto da 1,75 kg (≈3,85 lb)
• Meccanismo di bloccaggio a vite (brevettato) che fornisce elevata forza di bloccaggio
• Manopola a cricchetto per maggiore sicurezza in posizione bloccata
• Due superfici piane disponibili per il montaggio di moduli elettrici
• Limite di carico suggerito: 36 kg (≈80 lb); carico nominale indicato: 16 kg (≈35 lb)
• Elevato rapporto resistenza/peso

Specifiche

• Dimensioni porte passthru: (6) 1/8 NPT
• Numero di porte passthru pneumatiche: 6
• Ripetibilità posizionale: non specificata
• Limite di carico suggerito: 36 kg (≈80 lb)
• Carico nominale: 16 kg (≈35 lb)
• Capacità momento statico X/Y: 113 Nm (≈1000 lbf·in)
• Capacità momento statico Z: 169 Nm (≈1500 lbf·in)
• Peso lato master: 0,998 kg (≈2,2 lb)
• Peso lato utensile: 0,748 kg (≈1,65 lb)
• Peso in accoppiamento: 1,75 kg (≈3,85 lb)
• Tipo di attuazione: Manuale
• Tipo polso robot: Standard
• Colore: Nero
• Filettature porte: Filettature NPT

Informazioni sul modello
Numero modello: MC-36R

Specifiche tecniche

• Bloccaggio: meccanismo di bloccaggio a vite (brevettato) con manopola a cricchetto
• Montaggio: due superfici piane per il montaggio di moduli elettrici
