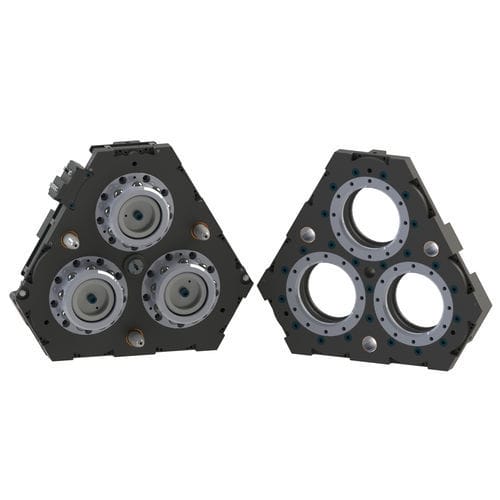

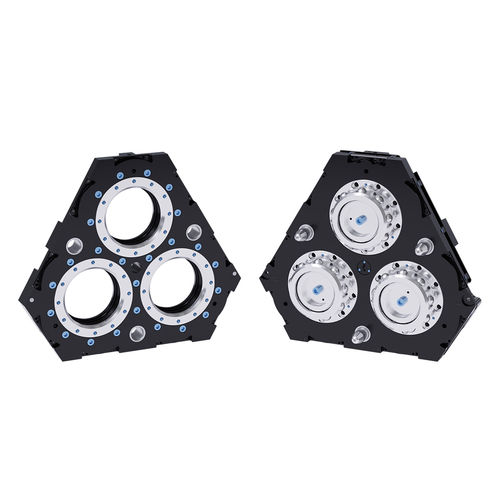

Cambia utensile per robot QC-1310

pneumaticoautomaticoa comando pneumatico

Panoramica del prodotto
I cambiattrezzi robotizzati QC-1310 consentono lo scambio completamente automatizzato degli end-effector con bloccaggio sicuro, passaggio utility e alta ripetibilità posizionale. Progettato per celle robotiche industriali e applicazioni ad alto ciclo, il QC-1310 supporta moduli utilitari modulari e cablaggio interno per semplificare integrazione e manutenzione.

Caratteristiche principali

• Costruzione modulare: Moduli separati per alimentazione, raffreddamento, servo, comunicazione e segnali discreti per aumentare la flessibilità e semplificare la manutenzione.
• Elevata capacità e resistenza ai momenti: Meccanismo di bloccaggio collaudato che offre capacità superiori alle specifiche tipiche del polso del robot.
• Cablaggio interno: Supporta moduli valvola e controllo integrati per facilitare l'aggiunta/rimozione dei moduli.
• Altezza impilamento in bloccato: 5,20 in (132,2 mm) (non include la piastra di interfaccia richiesta).
• Rilevamento integrato: Sensori di blocco/sblocco disponibili per la verifica automatizzata.

Specifiche

• Numero modello: QC-1310
• Forza di bloccaggio @ 80 psi (5,5 bar): 110000 N
• Distanza massima di bloccaggio: 1,65 mm
• Ripetibilità posizionale: 0,0152 mm
• Carico utile suggerito: 2990 kg
• Capacità momento statico X/Y: 11000 Nm
• Capacità momento statico Z: 12600 Nm
• Peso lato master: 43,1 kg
• Peso lato utensile: 21,3 kg
• Peso in coppia: 64,4 kg
• Tipo di attuazione: Pneumatico
• Tipo polso robot: Standard
• Colore: Nero
• Note: L'altezza impilamento non include la piastra di interfaccia richiesta; progettazione modulare e cablaggio interno supportano opzioni valvola/controllo integrate.
