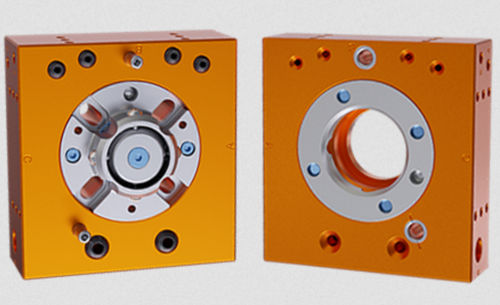

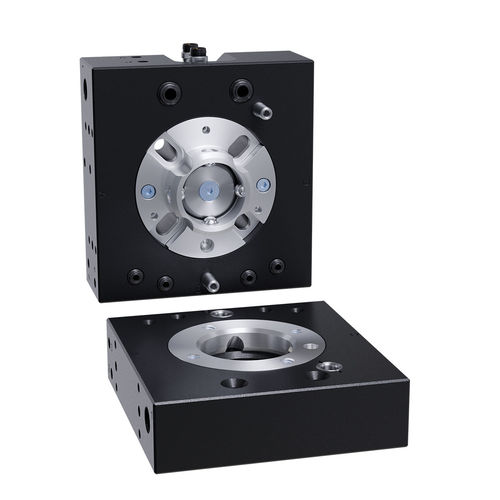

Cambia utensile per robot QC-29-E

pneumaticoa comando pneumaticoad alta velocità

Panoramica del prodotto
I cambiattrezzi robotici ATI consentono lo scambio completamente automatico degli end-effector con un sistema di bloccaggio sicuro, passaggi utility integrati e alta ripetibilità posizionale. Progettato per ambienti industriali ad alto ciclo, il QC-29-E supporta cambi rapidi e funzionamento affidabile nelle celle di automazione robotica.

Caratteristiche principali

• Sei porte di passaggio pneumatiche in un insieme compatto da 1,66 kg: (2) 1/8 NPT o G 1/8 (BSPP) e (4) #10-32 o M5
• Tecnologia di bloccaggio No-Touch che consente fino a 1,5 mm di separazione delle piastre durante il bloccaggio
• Meccanismo di bloccaggio brevettato fail-safe con bassa forza sul pistone
• Montaggio diretto su polsi robot ISO 9409-1-40-4-M6 e ISO 9409-1-50-4-M6 per minimizzare l'altezza di accoppiamento
• Tutti i componenti di bloccaggio in acciaio inox Rc58
• Tre superfici piane per montare moduli utility o accessori
• Caratteristiche di allineamento nel corpo per maggiore resistenza torsionale e facilità di manutenzione
• Sensori integrati lock/unlock per comunicazione stato (nessun SIP richiesto)

Specifiche

• Forza di bloccaggio @ 80 psi (5,5 bar): 2900 N (≈640 lbf)
• Distanza massima di bloccaggio: 1,52 mm (0,06 in)
• Dimensioni porte di passaggio: (2) 1/8 NPT o G 1/8 (BSPP); (4) #10-32 o M5
• Numero passaggi pneumatici: 6
• Ripetibilità posizionale: 0,0152 mm (0,0006 in)
• Limite carico utile suggerito: 35 kg (77 lb)
• Capacità momento statico X/Y: 56,5 Nm (500 lbf-in)
• Capacità momento statico Z: 78 Nm (690 lbf-in)
• Peso lato master: 0,984 kg (2,17 lb)
• Peso lato utensile: 0,671 kg (1,48 lb)
• Peso in coppia: 1,66 kg (3,65 lb)
• Tipo di attuazione: Pneumatico
• Tipo di polso robot: Standard (schemi di montaggio compatibili ISO 9409-1)
• Colore: Nero
• Filettature dei porti: BSPP/G
