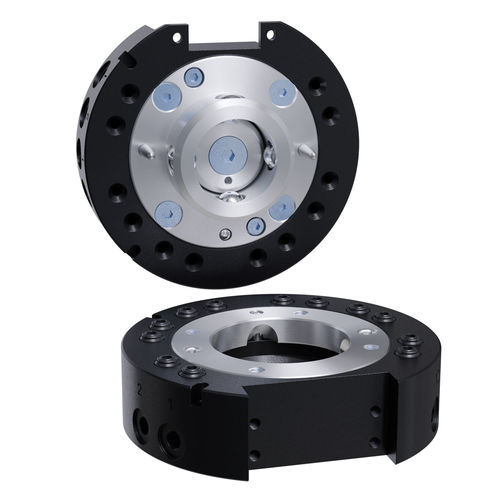

Cambia utensile per robot QC-20-E

automaticopneumaticocon attuatore pneumatico

Panoramica
Lo scambiatore utensili robotico QC-20-E consente lo scambio completamente automatico degli end-effector con bloccaggio sicuro e ripetibile e più passaggi per servizi. Progettato per applicazioni robotiche industriali ad alto ciclo, supporta azionamento pneumatico e integra funzionalità di allineamento e opzioni di fissaggio per una rapida integrazione.

Caratteristiche

• (12) passaggi aria integrati M5 o #10-32 in un insieme accoppiato compatto da 0,853 kg
• La tecnologia di bloccaggio No-Touch consente fino a 2,0 mm di separazione delle piastrine durante il bloccaggio
• Meccanismo di bloccaggio fail-safe brevettato che riduce la forza sul pistone
• Supporta più schemi di montaggio con piastre di interfaccia per diversi polsi robotici
• Tutte le parti di bloccaggio sono realizzate in acciaio inossidabile Rc58
• Una superficie piatta disponibile per montare moduli elettrici e aumentare le funzionalità
• Caratteristiche di allineamento che forniscono resistenza torsionale e impegno ripetibile
• Sensori opzionali di blocco/sblocco disponibili

Specifiche tecniche

• Numero modello: QC-20-E
• Forza di bloccaggio @ 80 psi (5,5 bar): 2300 N (≈517 lbf)
• Distanza massima di bloccaggio: 2,03 mm (≈0,08 in)
• Passaggi pneumatici: (12) M5 o #10-32
• Ripetibilità posizionale: 0,0152 mm (≈0,0006 in)
• Limite di carico suggerito: 25 kg (≈55 lb)
• Capacità momento statico X/Y: 56,5 Nm
• Capacità momento statico Z: 35 Nm
• Peso lato master: 0,535 kg (≈1,18 lb)
• Peso lato utensile: 0,318 kg (≈0,7 lb)
• Peso in accoppiamento: 0,853 kg (≈1,88 lb)
• Tipo di attuazione: Pneumatico
• Tipo di polso del robot: Standard
• Colore: Nero
• Filetti dei porti: BSPP/G
