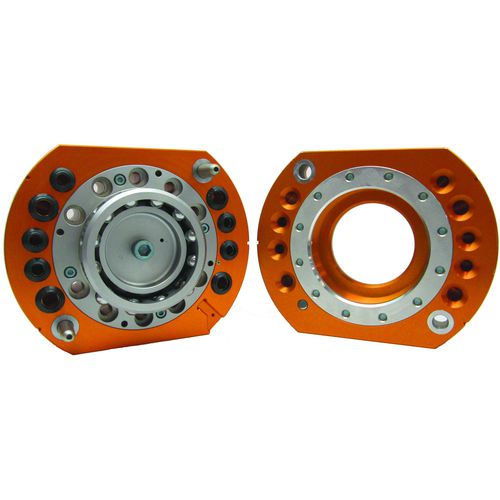

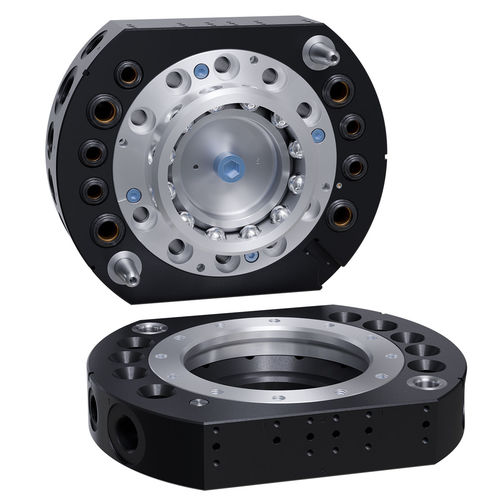

Cambia utensile per robot QC-160-E

pneumaticoautomaticocon attuatore pneumatico

Panoramica del prodotto
I cambiattrezzi robotici QC-160-E di ATI consentono lo scambio automatizzato degli end-effector con bloccaggio sicuro fail-safe, passaggi utilità integrati e alta ripetibilità posizionale. Progettati per ambienti industriali ad alto ciclo, riducono i tempi di fermo e aumentano la flessibilità delle celle robotiche.

Caratteristiche principali

• (5) 3/8 G (BSPP) e (4) 1/2 G (BSPP) passaggi pneumatici integrati in un insieme accoppiato da 9,3 kg
• Tecnologia No-Touch che consente fino a 3,0 mm di separazione delle piastre durante il bloccaggio
• Meccanismo di bloccaggio brevettato fail-safe che comporta bassa forza sul pistone e innesto affidabile
• Montaggio diretto al polso ISO 125 mm per minimizzare l'altezza dello stack; supporta ulteriori pattern di montaggio
• Tutti i componenti di bloccaggio in acciaio inossidabile Rc58 per resistenza all'usura
• Due superfici piane per montare fino a quattro moduli utility senza adattatori
• Caratteristiche di allineamento nel corpo per maggiore resistenza torsionale e migliore manutenibilità
• Sensori integrati lock/unlock per comunicazione di stato (nessun SIP separato richiesto)

Specifiche (tabella)
Forza di bloccaggio @ 80 psi (5,5 bar): 31.000 N (≈ 7.000 lbf)
Distanza massima di bloccaggio: 2 mm (≈ 0,0787 in)
Dimensioni porte di passaggio: (5) 3/8 NPT; (4) 1/2 NPT (varianti filettatura BSPP/G disponibili)
Numero porte pneumatiche di passaggio: 5
Ripetibilità posizionale: 0,0152 mm (≈ 0,0006 in)
Limite di carico suggerito: 300 kg (≈ 660 lb)
Capacità momento statico X/Y: 2.710 Nm
Capacità momento statico Z: 2.260 Nm
Peso lato master: 6,44 kg
Peso lato utensile: 2,86 kg
Peso accoppiato: 9,3 kg
Tipo attuazione: Pneumatico
Tipo polso robot: Standard (montaggio ISO 125 mm)
Colore: Nero
Filettature porte: BSPP/G o NPT opzioni

Caratteristiche tecniche

• Numero modello (SKU visualizzato sulla pagina): QC-160-E
• Forza di bloccaggio (a 80 psi / 5,5 bar): 31.000 N (≈ 7.000 lbf)
• Distanza massima di bloccaggio: 2 mm
• Porte pneumatiche di passaggio: 5 in totale; dimensioni: (5) 3/8 NPT e (4) 1/2 NPT (opzione BSPP/G)
• Ripetibilità posizionale: 0,0152 mm
• Limite di carico suggerito: 300 kg
• Capacità momento statico X/Y: 2.710 Nm; Z: 2.260 Nm
• Pesi: Master 6,44 kg; Utensile 2,86 kg; Accoppiato 9,3 kg
• Attuazione: Pneumatica
• Montaggio: Diretto su polso ISO 125 mm (supporta altri pattern)
• Materiale: parti di bloccaggio acciaio inox Rc58
• Finitura / Colore: Nero
