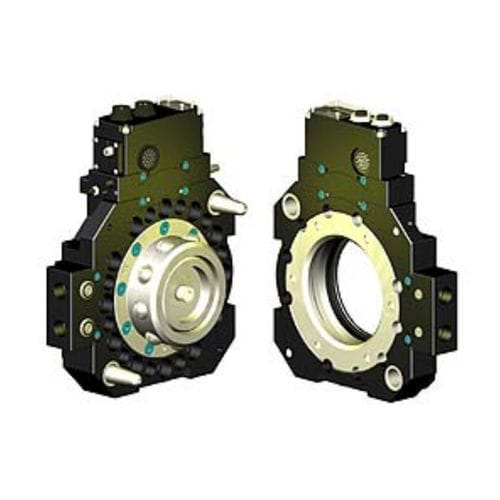

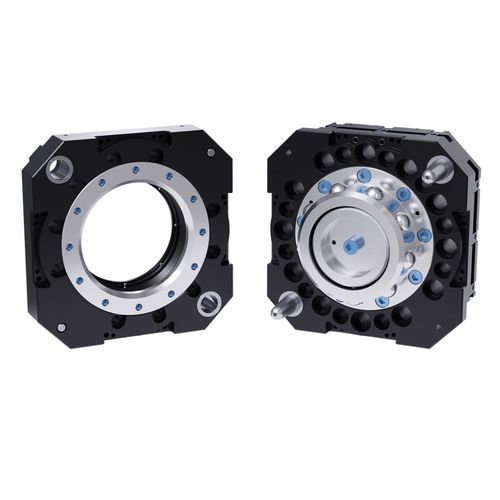

Cambia utensile per robot QC-310

automaticopneumaticocon attuatore pneumatico

Panoramica
I cambiatori di utensili QC-310 consentono lo scambio completamente automatico degli end-effector con bloccaggio meccanico sicuro, passaggio di utenze e elevata ripetibilità posizionale. Progettati per ambienti industriali severi e applicazioni ad alto ciclo, migliorano la disponibilità e la flessibilità operativa nei sistemi di automazione robotica.

Caratteristiche principali

• Costruzione modulare: Alimentazione, refrigerante, servo, comunicazione e segnali discreti sono forniti come moduli separati per semplificare la manutenzione e aumentare la flessibilità di configurazione.
• Sensori Ready (2): Rilevano la piastra utensile a 1,5 mm dalla piastra master e segnalano pronto al bloccaggio.
• Bloccaggio brevettato fail-safe: Meccanismo progettato per applicare bassa forza al pistone garantendo comunque un accoppiamento affidabile.
• Alta capacità a momento: Grande diametro del pistone e corsa esterna delle sfere aumentano la capacità a momento.
• Componenti di bloccaggio durevoli: Tutte le parti di bloccaggio sono in acciaio inossidabile Rc58.
• Rilevamento integrato blocco/sblocco: Fornisce feedback di posizione per sicurezza e controllo del processo.
• Montaggio diretto sul robot: Si monta direttamente sulla maggior parte dei polsi robotici classe 500 kg (non è richiesto SIP).

Note aggiuntive
L'architettura modulare supporta un'ampia gamma di requisiti di utenze e segnali semplificando la manutenzione e la gestione dei ricambi. Adatto ad applicazioni che richiedono cambi utensile frequenti, passaggi di fluidi/elettricità e alta ripetibilità.

Caratteristiche / Specifiche tecniche

• Forza di bloccaggio @ 80 psi (5,5 bar): 38000 N
• Distanza massima di bloccaggio: 2,54 mm
• Ripetibilità posizionale: 0,0152 mm
• Limite di carico utile suggerito: 510 kg
• Capacità momento statico X/Y: 3290 Nm
• Capacità momento statico Z: 3160 Nm
• Peso lato master: 12,5 kg
• Peso lato utensile: 6,92 kg
• Peso da accoppiato: 19,5 kg
• Tipo di attuazione: Pneumatico
• Tipo di polso robot: Standard
• Colore: Nero
