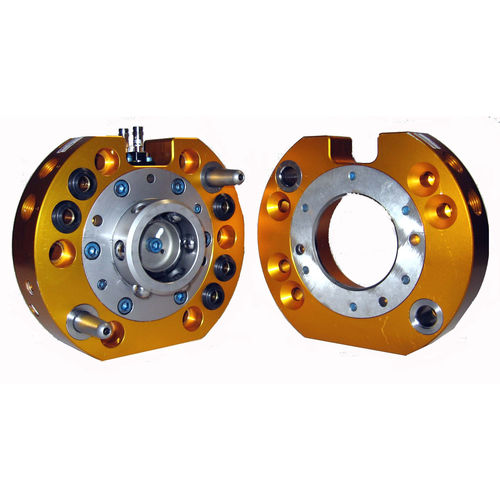

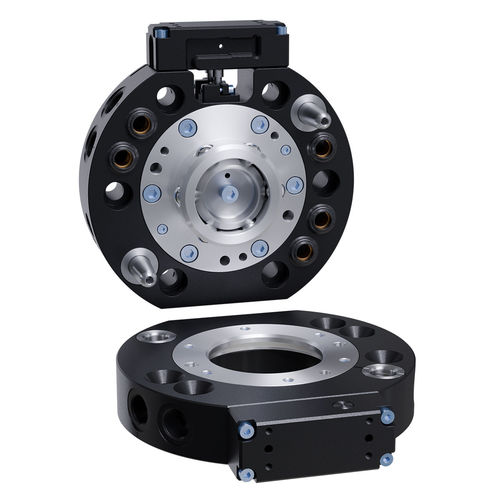

Cambia utensile per robot QC-76

pneumaticoautomaticocon attuatore pneumatico

Panoramica del prodotto
I cambiatori utensile robotizzati QC-76 consentono lo scambio completamente automatizzato degli end-effector con un meccanismo di bloccaggio positivo, passaggi per servizi per fluidi e segnali e alta ripetibilità di posizione. Progettati per impieghi ad alto ciclo e ambienti industriali gravosi, ottimizzano la disponibilità e la flessibilità nelle celle di automazione robotica.

Caratteristiche

• Scambio completamente automatizzato degli end-effector
• Meccanismo di bloccaggio positivo e sicuro
• Passaggio servizi per connessioni pneumatiche, fluidi e segnali
• Alta ripetibilità di posizione
• Progettato per applicazioni ad alto ciclo e ambienti gravosi
• Migliora la disponibilità, la flessibilità e la produttività nell'automazione robotica

Filetti delle porte (varianti)
Filetti NPT
Filetti BSPP/G
Rc (BSPT) indicato in alcune configurazioni

SKU / varianti disponibili

• QC-76 — SKU: QC-76 — variation_id: 15163 — Filetti porta: NPT
• QC-76-E — SKU: QC-76-E — variation_id: 15164 — Filetti porta: BSPP/G

Specifiche tecniche

• Categoria: Tool Changers
• Nome commerciale (modello): QC-76
• Numero modello interno: tool-changers-qc-76
• Numero parte: N/A
• Opzioni filettatura porta: NPT; BSPP/G; Rc (BSPT) per alcune configurazioni
• IDs variazione: 15163 (QC-76), 15164 (QC-76-E)
• Nome file immagine principale: QC-76-E.jpg
• Carico utile suggerito: 220 lb
• Forza di bloccaggio a 80 psi (5,5 bar): 2600 lb
• Capacità momento statico (X e Y): 4800 lbf-in
• Capacità momento statico (Z): 6200 lbf-in
• Ripetibilità posizionale (X, Y e Z): 0.0006 in
• Peso quando accoppiato: 8.1 lb
• Peso lato Master: 4.95 lb
• Peso lato utensile: 3.15 lb
• Distanza massima tra piastra Master e piastra utensile prima del bloccaggio: 0.08 in
• Dimensione porte pneumatiche passanti (quantità): (5) 3/8 NPT; Rc 3/8 (BSPT)
