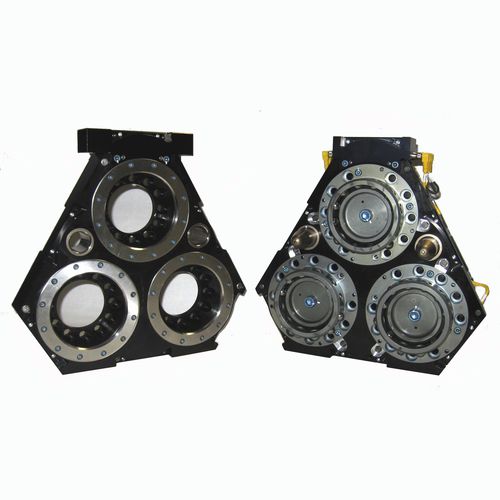

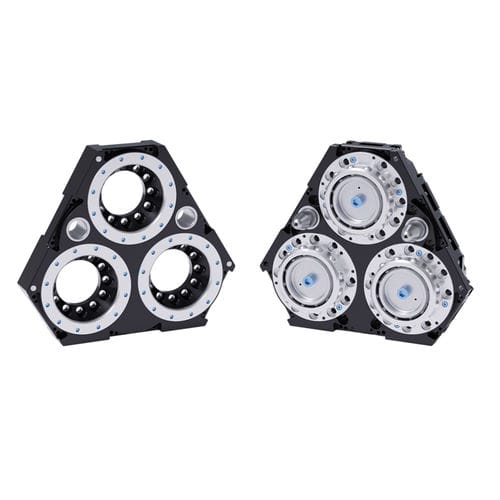

Cambia utensile per robot QC-1210

pneumaticocon attuatore pneumaticoad alta velocità

Panoramica del prodotto
Il QC-1210 è un cambio utensile robotizzato pneumatico progettato per lo scambio completamente automatico degli effettori finali sui robot industriali. Fornisce bloccaggio sicuro, passaggio delle utenze e elevata ripetibilità posizionale per applicazioni ad alto ciclo e ambienti gravosi, con piastre adattatrici integrate per schemi di montaggio comuni.

Caratteristiche principali

• Costruzione modulare: Moduli separati per alimentazione, raffreddamento, servo, comunicazione e segnali discreti per semplificare la manutenzione e aumentare la configurabilità.
• Alta capacità e resistenza ai momenti: Utilizza il collaudato meccanismo di bloccaggio della serie QC-210 e soddisfa le specifiche di carico del robot fino a 1350 kg.
• Cablaggio instradato internamente: Supporta moduli valvola e DeviceNet integrati per un'installazione e rimozione agevoli.
• Facile organizzazione dei cavi: Le porte elettriche, pneumatiche e dell'acqua sono allineate; i moduli possono essere riorganizzati per adattarsi al cablaggio.
• Peso e dimensioni ottimizzati: Design compatto che minimizza il peso senza compromettere le prestazioni.
• Piastre adattatrici integrate: Disponibili per schemi di montaggio 200–315 mm.
• Altezza impilamento in bloccato: 122,2 mm (4,81 in) — esclude la piastra di interfaccia richiesta.

Specifiche tecniche

• Limite di carico suggerito: 1350 kg (≈ 2980 lb)
• Forza di bloccaggio @ 80 psi (5,5 bar): 93.000 N (≈ 21.000 lbf)
• Distanza massima di bloccaggio: 1,02 mm (0,04 in)
• Ripetibilità posizionale: 0,0152 mm (0,0006 in)
• Capacità momento statico X/Y: 5.420 Nm (≈ 48.000 lbf·in)
• Capacità momento statico Z: 5.420 Nm (≈ 48.000 lbf·in)
• Peso lato master: 17,7 kg (≈ 39,0 lb)
• Peso lato utensile: 10,0 kg (≈ 22,0 lb)
• Peso accoppiato: 27,8 kg (≈ 61,3 lb)
• Tipo di azionamento: Pneumatico
• Tipo polso robot: Standard
• Colore: Nero
