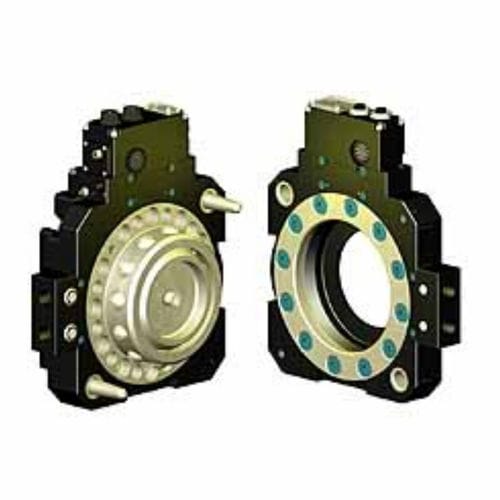

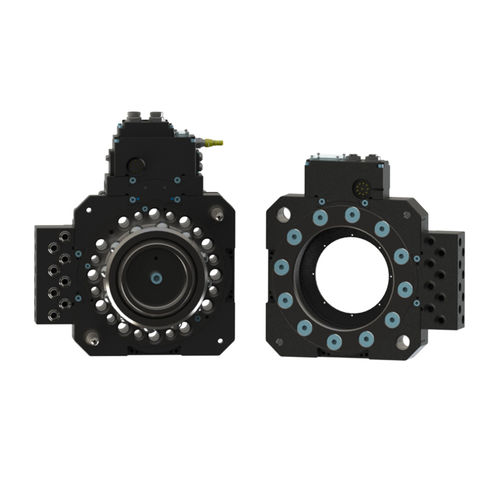

Cambia utensile per robot QC-510

pneumaticoautomaticocon attuatore pneumatico

Panoramica del prodotto
Il cambiattrezzi QC-510 consente lo scambio completamente automatico degli effettori con bloccaggio pneumatico sicuro, passaggio integrato per utenze e alta ripetibilità posizionale. Progettato per applicazioni robotiche industriali ad alto ciclo e ambienti gravosi, si monta direttamente sulla maggior parte dei polsi robot da 1000 kg (non è richiesta piastra di interfaccia specifica).

Caratteristiche principali

• Costruzione modulare: Moduli separati per alta potenza, refrigerante, servo, comunicazione e segnali discreti facilitano la manutenzione e la configurabilità.
• Trasduttori Ready (2): Rilevano quando la piastra utensile è a 0,06 in (1,5 mm) dalla piastra master, segnalando pronto per il bloccaggio.
• Bloccaggio fail-safe brevettato: Progetto che riduce la forza sul pistone garantendo un accoppiamento sicuro.
• Elevata capacità di momento: Ampio diametro del pistone e corsa esterna delle sfere aumentano la resistenza ai momenti X/Y/Z.
• Materiali: Tutti i componenti di bloccaggio sono in acciaio inossidabile Rc58.
• Rilevamento integrato: Sensori di blocco/sblocco inclusi per sicurezza e verifica del processo.
• Montaggio diretto: Si fissa ai polsi robot da 1000 kg senza piastra di interfaccia speciale.

Specifiche

• Forza di bloccaggio @ 80 psi (5,5 bar): 62000 N (≈ 13 957 lbf)
• Distanza massima di bloccaggio: 2,54 mm (0,1 in)
• Ripetibilità posizionale: 0,0152 mm (0,0006 in)
• Limite di carico suggerito: 700 kg (≈ 1 543 lb)
• Capacità momento statico X/Y: 4860 Nm (≈ 43 000 lbf·in)
• Capacità momento statico Z: 3500 Nm (≈ 31 000 lbf·in)
• Peso lato master: 19,4 kg (≈ 42,8 lb)
• Peso lato utensile: 8,64 kg (≈ 19 lb)
• Peso in accoppiamento: 28,1 kg (≈ 61,8 lb)
• Tipo di attuazione: Pneumatico
• Tipo polso robot: Standard
• Colore: Nero
