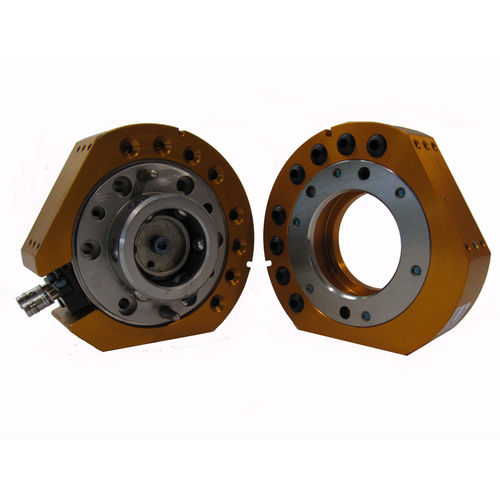

Cambia utensile per robot QC-40Q
automaticoa camme

cambia utensile per robot
cambia utensile per robot
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Applicazioni
per robot
Tipo
automatico, a camme

Descrizione

-Resistenza doppia rispetto al modello QC-20. -La tecnologia di bloccaggio No-Touch consente una separazione della piastra fino a 3,0 mm (0,12 pollici) durante il bloccaggio. -Il design brevettato del meccanismo di bloccaggio Fail-Safe determina una forza ridotta sul pistone. -L'ampio diametro del pistone e la corsa della sfera verso l'esterno aumentano la capacità di movimento. -Tutte le parti di bloccaggio sono in acciaio inox Rc58. -Boccole di lunga durata per il passaggio pneumatico. -(8) connessioni per il passaggio di aria o vuoto attraverso il cambio utensile. -(2) connessioni per l'alimentazione della pressione pneumatica per l'accoppiamento e lo sganciamento del cambio utensile. -I sensori di prossimità interni sono integrati nel corpo della piastra Master per verificare la posizione di blocco/sblocco del pistone e della camma. I sensori forniscono i segnali di blocco e sblocco (L/U) attraverso i cavi dei sensori in dotazione. -(2) Sono disponibili flange per il montaggio di moduli con schema J16 per il supporto di vari passaggi di utilità, quali segnale, fluido/aria e alimentazione. Altri moduli possono essere montati con piastre di adattamento. Limite di carico suggerito: - 110 libbre Forza di bloccaggio a 80 psi (5,5 bar): - 1300 lb Capacità di momento statico (X e Y): - 2000 lbf-in Capacità di momento statico (Z): - 2000 lbf-in Ripetibilità posizionale (X, Y e Z): - 0,0006 in Peso - quando accoppiato: - 4,05 lb Peso del master: - 2,75 lb Peso dell'utensile: - 1,3 lb Distanza massima tra la piastra Master e quella dell'utensile prima del bloccaggio a 87 psi (6 bar): - 0,12 pollici Porte pneumatiche passanti (quantità) Dimensioni: - (8) 1/8 NPT

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di ATI Industrial Automation

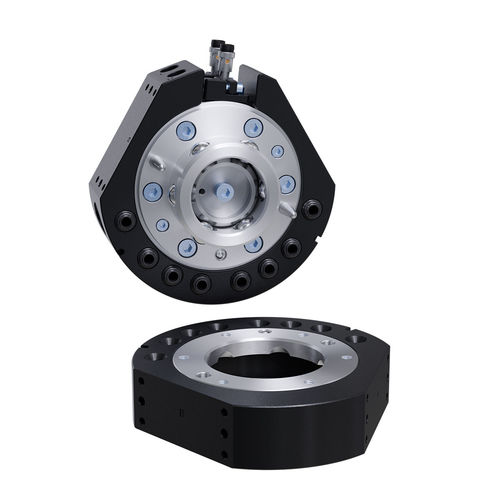

Altri prodotti ATI Industrial Automation
