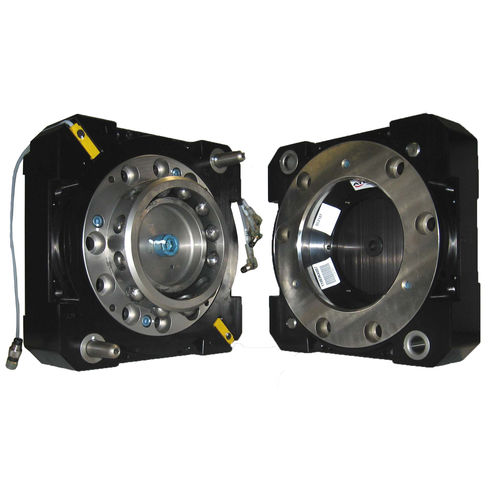

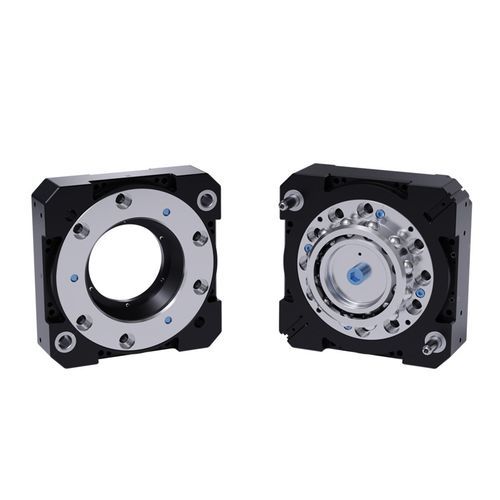

Cambia utensile per robot QC-213

pneumaticoautomaticocon attuatore pneumatico

Panoramica del prodotto
I cambiattrezzi robotici ATI consentono lo scambio completamente automatico degli end effector con bloccaggio sicuro, passaggio servizi e alta ripetibilità. Progettato per ambienti gravosi e applicazioni ad alto ciclo, il QC-213 aumenta la disponibilità, la flessibilità e la produttività nell'automazione robotica.

Caratteristiche principali

• Costruzione modulare: moduli separati per alimentazione, raffreddamento, servo, comunicazione e segnali discreti che semplificano la manutenzione e aumentano la configurabilità.
• Elevata capacità e resistenza al momento: utilizza il meccanismo di bloccaggio collaudato della serie QC-210 e supera le specifiche di carico robot da 200 kg.
• Cablatura interna: supporta moduli valvola e DeviceNet integrati per aggiunta o rimozione semplici.
• Facile instradamento: i moduli posizionano porte elettriche, pneumatiche e idriche in linea; i moduli possono essere riordinati per soddisfare le esigenze di instradamento.
• Riduzione di peso e ingombro: ottimizzato per peso minimo e dimensioni compatte senza compromettere le prestazioni.
• Schema di montaggio personalizzato — vedere il disegno.

Specifiche tecniche

• Forza di bloccaggio @ 80 psi (5,5 bar): 31 000 N
• Distanza massima prima del bloccaggio: 2,54 mm
• Ripetibilità posizionale: 0,0152 mm
• Limite di carico suggerito: 300 kg
• Capacità di momento statico X/Y: 2 710 Nm
• Capacità di momento statico Z: 2 260 Nm
• Peso lato master: 8,35 kg
• Peso lato utensile: 4,26 kg
• Peso a accoppiamento: 12,6 kg
• Tipo di attuazione: Pneumatico
• Tipo di polso robot: Standard
• Colore: Nero
