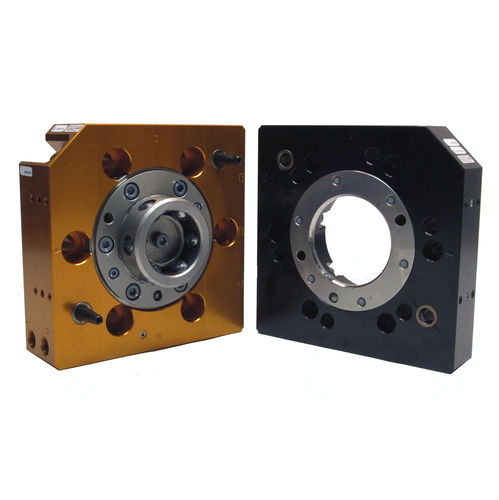

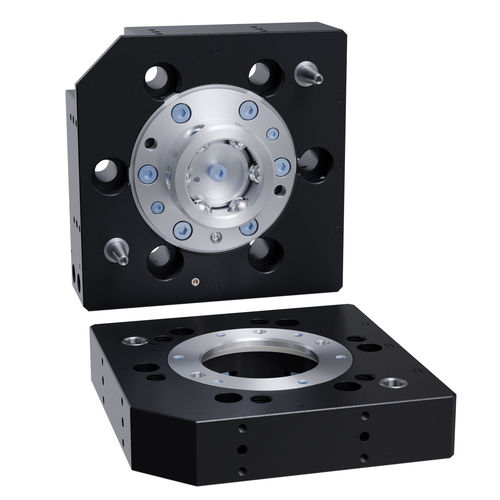

Cambia utensile per robot QC-46-E

pneumaticocon attuatore pneumatico

Panoramica
Il QC-46-E è un cambio utensile robotico che consente lo scambio automatizzato degli end-effector con bloccaggio sicuro, passaggio dei servizi e elevata ripetibilità posizionale. Progettato per ambienti industriali ad alto ciclo, riduce i tempi di fermo e aumenta la flessibilità delle celle robotizzate.

Caratteristiche principali

• Quattro (4) superfici piatte per il montaggio di moduli di servizio; la superficie C supporta il montaggio centrale/duale fino a due moduli senza adattatore.
• La tecnologia di bloccaggio No-Touch consente fino a 2,5 mm di separazione delle piastre durante il bloccaggio.
• Meccanismo di bloccaggio brevettato fail-safe che riduce la forza sul pistone per un innesto affidabile.
• Montaggio diretto sul pattern di fissaggio ISO 100 mm del polso robot per minimizzare l'altezza dell'insieme; supporta anche altri pattern di montaggio.
• Tutti i componenti di bloccaggio sono realizzati in acciaio inossidabile Rc58 per resistenza all'usura.
• Caratteristiche di allineamento nel corpo del cambio utensile per maggiore rigidità torsionale e migliore manutenibilità.
• Sensori integrati di lock/unlock per comunicare lo stato; nessun SIP richiesto.

Varianti / Opzioni

• Opzioni filettatura porti: BSPP/G o NPT.
• I riferimenti SKU/ID delle varianti sono elencati nella scheda prodotto per ogni opzione di filettatura.

Specifiche tecniche

• Forza di bloccaggio @ 80 psi (5,5 bar): 5800 N
• Distanza massima di bloccaggio: 2,54 mm
• Dimensioni dei porti passanti: Non specificate nella scheda
• Numero di porti passanti pneumatici: Non specificato nella scheda
• Ripetibilità posizionale: 0,0152 mm
• Limite di carico suggerito: 70 kg
• Capacità momento statico X/Y: 226 Nm
• Capacità momento statico Z: 150 Nm
• Peso lato master: 1,95 kg
• Peso lato utensile: 1,03 kg
• Peso in accoppiamento: 2,98 kg
• Tipo di azionamento: Pneumatico
• Tipo di polso robot: Standard (ISO 100 mm)
• Colore: Nero
• Filettatura dei porti (predefinita): BSPP/G
• Numero modello / SKU: QC-46-E
