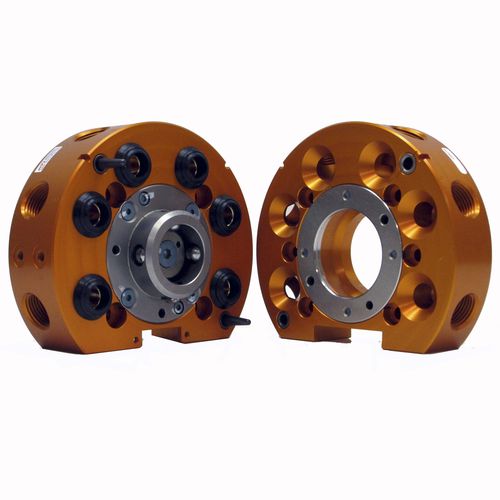

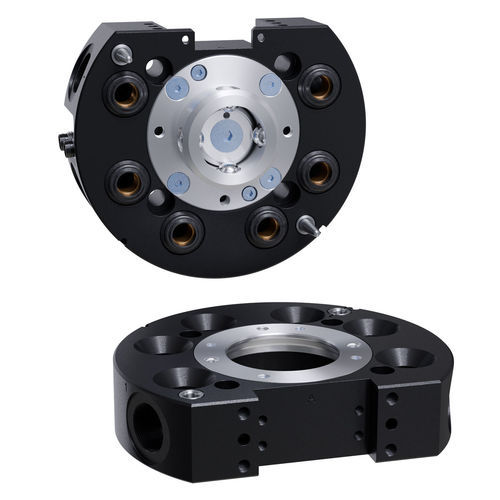

Cambia utensile per robot QC-22-E

automaticopneumaticocon attuatore pneumatico

Panoramica del prodotto
Il cambiattrezzi robotico ATI QC-22-E consente lo scambio completamente automatico degli end-effector con bloccaggio fail-safe sicuro, passaggi utilità integrati e elevata ripetibilità. Progettato per applicazioni industriali ad alto ciclo e ambienti gravosi, aumenta la disponibilità e la flessibilità nell'automazione robotica.

Caratteristiche principali

• (6) passaggi pneumatici integrati 3/8 NPT in un pacchetto accoppiato da 1,42 kg
• Passaggi pneumatici di diametro maggiore per applicazioni con portata d'aria superiore
• Tecnologia di bloccaggio No-Touch che consente fino a 2,0 mm di separazione delle piastre durante il bloccaggio
• Progettazione di bloccaggio brevettata fail-safe che riduce la forza sul pistone
• Compatibile con più schemi di montaggio tramite piastre di interfaccia
• Tutti i componenti di bloccaggio in acciaio inossidabile Rc58
• Una faccia piatta disponibile per il montaggio di moduli ausiliari
• Caratteristiche di allineamento nel corpo per maggiore resistenza torsionale e facilità di manutenzione
• Sensori opzionali di blocco/sblocco

Specifiche

• Forza di bloccaggio @ 80 psi (5,5 bar): 2300 N (≈ 520 lbf)
• Distanza massima di bloccaggio: 2,03 mm (0,08 in)
• Dimensioni passaggi passanti: (6) 3/8 NPT
• Quantità passaggi pneumatici: 6
• Ripetibilità posizionale: 0,0152 mm (0,0006 in)
• Limite di carico suggerito: 25 kg (≈ 55 lb)
• Capacità momento statico X/Y: 56,5 Nm (≈ 500 lbf-in)
• Capacità momento statico Z: 90,4 Nm (≈ 800 lbf-in)
• Peso lato master: 0,866 kg (≈ 1,91 lb)
• Peso lato utensile: 0,549 kg (≈ 1,21 lb)
• Peso accoppiato: 1,42 kg (≈ 3,13 lb)
• Tipo di azionamento: Pneumatico
• Tipo polso robot: Standard
• Colore: Nero
• Filettature porte: BSPP / G
