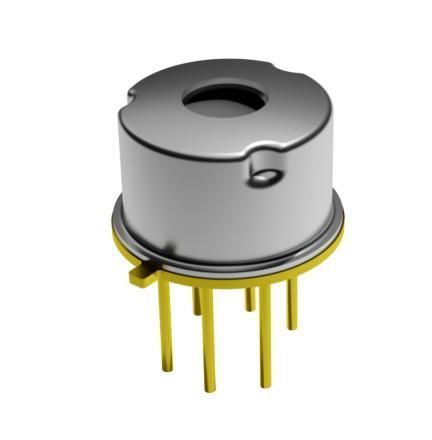

Sensore infrarossi a termopile TPiL 8T 2566

passivo

Panoramica prodotto
La famiglia Excelitas CoolEYE™ IR Array include il TPiL 8T 2566, un array termopila 1×8 sul piano focale che fornisce uscita temperatura calibrata per pixel tramite interfaccia digitale I2C. Il modulo integra la misura della temperatura del sensore ed è disponibile con diverse opzioni di lente e package metallico per stabilità termica e schermatura EMI.

Caratteristiche principali

• Array focal‑plane termopila calibrato 1×8 (8 pixel)
• Interfaccia digitale I2C che fornisce temperatura calibrata per pixel
• Misura della temperatura a bordo e calcolo della temperatura per pixel
• Opzioni lente per campo visivo ridotto per pixel (L2.5, L3.9, L5.5)
• Package metallico per stabilità termica e schermatura elettromagnetica
• Tensione di alimentazione: 3,3 V (opzionale 1,8 V)

Specifiche
Prodotto | TPiL 8T 2566 L2.5 / 4402 | TPiL 8T 2566 L3.9 / 4401 | TPiL 8T 2566 L5.5 / 4400
Opzione lente | L2.5 | L3.9 | L5.5
Temp. oggetto max | 280°C | 220°C | 290°C
Campo visivo (sensore intero) | 84° | 50° | 33°
Campo visivo (per pixel, 50% segnale) | 8,5° | 6° | 3,5°
Tensione di alimentazione | 3,3 V (opzionale 1,8 V) | 3,3 V (opzionale 1,8 V) | 3,3 V (opzionale 1,8 V)

Applicazioni

• Profilatura termica industriale e monitoraggio dei processi
• Misurazione della temperatura senza contatto in automazione e visione artificiale
• Rilevamento di punti caldi, smistamento termico e manutenzione predittiva

Dettagli tecnici

• Famiglia prodotto: CoolEYE™ IR Array
• Modello: TPiL 8T 2566
• Tipo di sensore: array termopila focal‑plane 1×8 (8 pixel)
• Interfaccia: I2C digitale
• Uscita: temperatura calibrata per pixel
• Misura della temperatura a bordo del sensore
• Opzioni lente: L2.5, L3.9, L5.5
• Temp. oggetto max (per lente): L2.5 = 280°C, L3.9 = 220°C, L5.5 = 290°C
• Campo visivo (sensore intero): L2.5 = 84°, L3.9 = 50°, L5.5 = 33°
• Campo visivo (per pixel, 50% segnale): L2.5 = 8,5°, L3.9 = 6°, L5.5 = 3,5°
• Tensione di alimentazione: 3,3 V (opzionale 1,8 V)
• Package: package metallico per stabilità termica e schermatura EMI
