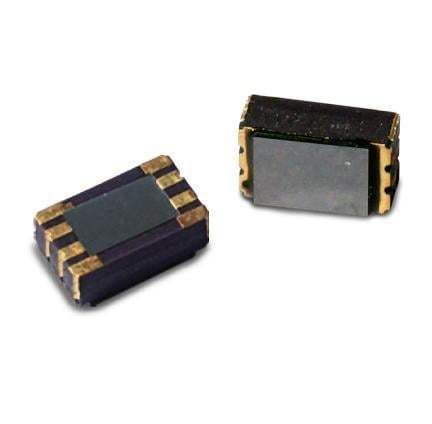

Sensore infrarossi a termopile TPiS 1S 1385 CaliPile®

Panoramica del prodotto
Il sensore Excelitas CaliPile TPiS 1S 1385 è un sensore a termopila infrarossa (IR) multifunzione in un package SMD ultra-compatto. Integra la rilevazione termopila, l'elaborazione del segnale a bordo e un'uscita digitale per rilevamento presenza/movimento e misura della temperatura a breve distanza in un unico componente. Il rilevamento a distanza ravvicinata fino a ~3 m è possibile senza lenti aggiuntive; per gamma dinamica più ampia e misure a maggiore distanza considerare il TPiS 1S 0185.

Descrizione del dispositivo
Il TPiS 1S 1385 CaliPile SMD combina un chip termopila ad alta sensibilità con elettronica interna per conversione, filtraggio ed elaborazione. Fornisce interfaccia I2C con indirizzo configurabile via hardware e un pin di interrupt utilizzabile come uscita binaria (presenza, movimento, sovratemperatura). Il package SMD (4,4×2,6×1,75 mm) è adatto a integrazioni con vincoli di spazio; sono disponibili varianti in package TO con finestra o lente per applicazioni a maggiore portata.

Caratteristiche CaliPile SMD

• Package ceramico SMD 4,4 × 2,6 × 1,75 mm
• Termopila ad alta sensibilità con campo visivo 120°
• Elaborazione del segnale integrata a basso consumo (~50 µW)
• Interfaccia I2C con indirizzo configurabile via hardware
• Dati di calibrazione di fabbrica per sensori di temperatura ambiente e oggetto
• Funzione interrupt per presenza, movimento e sovratemperatura

Applicazioni CaliPile SMD

• Integrazione compatta in dispositivi smart home e IoT
• Sensoristica wake-up per dispositivi sottili a batteria
• Rilevamento di movimento/presenza in campo ravvicinato
• Rilevamento a maggior distanza con varianti con lente/TO
• Misura della temperatura a breve distanza e protezione rapida da sovratemperatura

Specifiche

• Tensione operativa: 2,6–3,6 V
• Sensibilità S40: 400 counts/K (75 counts/K per TPiS 1S 0185)
• Rumore: 8 counts/K
• Costante di tempo: 30 ms (15 ms per TPiS 1S 0185)
• Dimensioni del package: 4,4 × 2,6 × 1,75 mm SMD ceramico
• Campo visivo: 120°
• Elaborazione del segnale integrata (~50 µW)
• Interfaccia I2C con indirizzo configurabile e uscita interrupt
• Calibrazione di fabbrica per temperatura ambiente e oggetto
