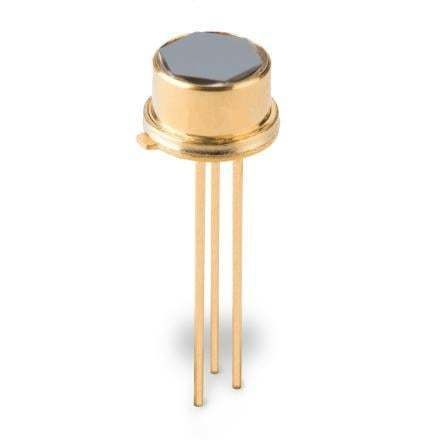

Sensore infrarossi a termopile TPiS 1T 1252B

per termometro a infrarossi portatile

Panoramica
Il sensore DigiPile TPiS 1T 1252B di Excelitas integra un elemento termopila con ADC interno per amplificazione e conversione digitale on‑chip. Alloggiato in un involucro speciale di tipo TO‑46 con il design brevettato ISOthermal, offre migliore stabilità agli shock termici e facilita l'interfacciamento digitale per integrazioni industriali e medicali.

Dettagli
Il TPiS 1T 1252B DigiPile presenta un rilevatore termopila con uscita digitale nativa a 17 bit per Tobj e un canale Tamb a 14 bit. Nel flusso di bit, il segnale della termopila è seguito da una lettura diodo di riferimento di temperatura interna, consentendo un calcolo preciso della temperatura dell'oggetto. L'uscita digitale riduce la suscettibilità ai disturbi elettrici e semplifica l'integrazione con microcontrollori e architetture ADC.

Caratteristiche

• Sensore con uscita digitale e ADC integrato
• Uscita diretta Tobj 17 bit
• Uscita diretta Tamb 14 bit (riferimento interno)
• Tensione di funzionamento: a partire da 2,4 V (tip. 2,4–3,6 V)
• Basso consumo per applicazioni alimentate a batteria
• Involucro TO‑46 isotermico (ISOthermal)
• Campo visivo: 84°; Costante di tempo: 30 ms

Applicazioni tipiche

• Termometria auricolare (termometri timpànici)
• Termometria senza contatto e monitoraggio della temperatura ad uso generale

Specifiche tecniche

• Tensione di funzionamento: 2,4–3,6 V
• Sensibilità S40: 290 Counts/K
• Rumore: 8 Counts/K
• Costante di tempo: 30 ms
• Involucro con finestra ottica: tipo TO‑46
• Campo visivo: 84°
