Sensore di movimento piroelettrico PYD 1384

ad alta sensibilità

Codice pezzo
PART/ PYD 1384 (LHi 874); PYD 1394 (LHi 944)

Panoramica del prodotto

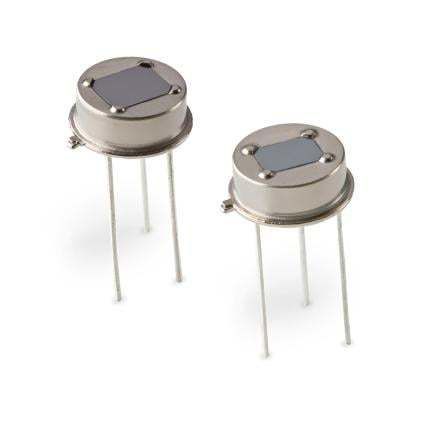

La serie di rivelatori piroelettrici Excelitas PYD 1384 (sostituisce LHi 874) / PYD 1394 (sostituisce LHi 944) è la variante a profilo basso dei rivelatori piroelettrici analogici standard PYD 1388/PYD 1398. I rivelatori piroelettrici a doppio elemento e a profilo basso presentano due elementi sensori in connessione in serie e un FET in configurazione source-follower, racchiusi in un involucro metallico TO-39 a basso profilo con finestra ottica.

Dettagli
Entrambi i rivelatori a doppio elemento e a profilo basso presentano due elementi sensori in connessione serie opposta e un circuito source-follower. Il PYD 1384 rappresenta il modello base standard della serie a profilo basso. Il PYD 1394 è dotato di una finestra più ampia che offre un campo visivo più ampio. Una resistenza di drain aggiuntiva e un condensatore di uscita riducono ulteriormente le interferenze causate da disturbi elettromagnetici per applicazioni sensibili alle EMI. Ideali per il rilevamento di movimento, il loro design a profilo basso consente di integrare due pyro in modo compatto per ottenere un campo visivo di 180°.

Caratteristiche / specifiche tecniche

• Responsività: 4.2 kV/W (tipica)
• Rumore: 20 µVpp (tipico) / 50 µVpp (max)
• Requisiti operativi: 2.0–10 V
• Involucro con finestra ottica: TO-39
• PYD 1384, Campo visivo (orizz/vert): 95°/87°
• PYD 1394, Campo visivo (orizz/vert): 110°/110°
