Sensore infrarossi a termopile TPiD 1T 0224

Panoramica

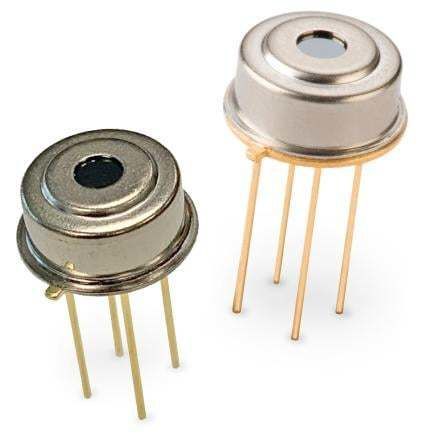

I rivelatori Excelitas TPiD 1T 0224 e TPiD 1T 0624 sono rivelatori termopila in contenitore TO-39 progettati per misurazioni di temperatura senza contatto e pirometria. Presentano una piccola finestra ottica circolare che funge anche da apertura e beneficiano del design brevettato ISOthermal per una migliore resistenza agli shock termici.

Descrizione della serie
La serie comprende due varianti con diverse dimensioni dell'area assorbente. Il TPiD 1T 0224 dispone della più piccola area assorbente per una risposta più rapida, mentre il TPiD 1T 0624 offre un'area assorbente maggiore per una sensibilità superiore. Tutti i modelli includono un termistore interno come riferimento di temperatura per la compensazione del termopila.

Caratteristiche

• Prestazioni ISOthermal per una maggiore stabilità agli shock termici
• Contenitore metallico TO-39 con finestra/apertura ottica integrata
• Termistore interno incluso per la compensazione della temperatura

Applicazioni tipiche

• Misurazioni di temperatura senza contatto
• Pirometria e rilevamento a infrarossi

Caratteristiche tecniche

• Responsività: 45 V/W
• Sensibilità S100: 65 µV/K
• Rumore: 35 nV/√Hz
• Costo temporale (time constant): 22 ms
• Contenitore con finestra ottica: TO-39
• Campo visivo: 70°
• Modelli: TPiD 1T 0224 (area assorbente più piccola), TPiD 1T 0624 (area assorbente più grande, massima sensibilità)
• Termistore interno incluso per la compensazione della temperatura
