Sensore infrarossi a termopile TPD 2T 0625

Panoramica

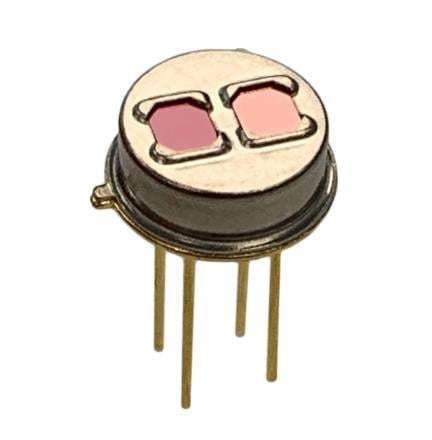

Il rilevatore termopila Excelitas TPD 2T 0625 a doppia uscita integra due chip di rilevamento indipendenti dietro finestre ottiche separate in un alloggiamento metallico TO-39. Ogni uscita copre una banda spettrale distinta per misure simultanee di riferimento e del gas target. Il formato compatto TO-39 semplifica l'integrazione in moduli di rilevamento gas e strumenti analitici.

Dettagli di progettazione
Il rilevatore offre funzionamento a doppio canale con una finestra normalmente dotata di filtro di riferimento (G20) e l'altra dotata di un filtro passa-banda stretto selezionabile in base alla linea di assorbimento del gas target. Un termistore interno è incluso per la compensazione della temperatura della termopila e per una maggiore stabilità delle misure in condizioni di temperatura variabile.

Caratteristiche

• Due uscite indipendenti con finestre ottiche separate
• Alloggiamento metallico TO-39 per conduzione termica e integrazione meccanica
• Termistore integrato per riferimento di temperatura
• Fornito con due filtri passa-banda stretti (riferimento + target)

Applicazioni

• Sistemi di rilevamento, analisi e monitoraggio dei gas ad alta precisione

Specifiche tecniche

• Responsività: 33 V/W
• Sensibilità S100: 155 µV/K
• Rumore: 36 nV/√Hz
• Costante di tempo: 27 ms
• Alloggiamento con finestra ottica: TO-39
• Campo visivo: 87°
