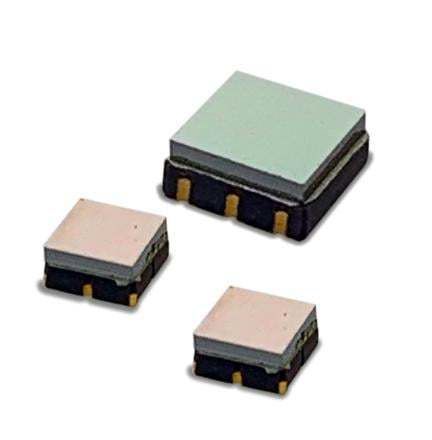

Sensore di temperatura a termopile TPiS 1S series

SMDdigitaleper misurazione di temperatura superficiale

Panoramica

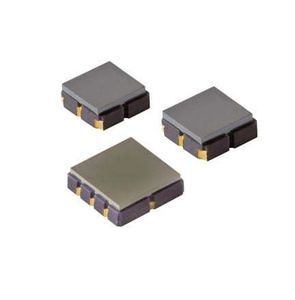

Le serie DigiPile™ TPiS 1S 1051 e TPiS 1S 1252 di Excelitas sono sensori termopila digitali SMD compatti che integrano un chip termopila con un ADC interno per fornire un'uscita digitale amplificata a 17 bit e una referenza di temperatura interna.

Dettagli prodotto
Entrambi i modelli adottano il design ISOthermal di Excelitas per ottimizzare la stabilità del segnale e ridurre la deriva termica. Il flusso di bit digitale contiene la misura termopila seguita dalla lettura del diodo di riferimento interno per una compensazione termica precisa. Il TPiS 1S 1051 abbina il chip termopila più piccolo al più ridotto package SMD, mentre il TPiS 1S 1252 fornisce maggiore sensibilità in un package integrato leggermente più ampio. La conversione digitale riduce la suscettibilità alle interferenze elettriche e semplifica l'integrazione nei sistemi embedded.

Caratteristiche

• Uscita termopila digitale 17 bit (Tobj)
• Uscita ambiente interna 14 bit (Tamb)
• ADC integrato e diodo di riferimento di temperatura interno
• Tensione di esercizio ridotta (fino a 2,4 V)
• Basso consumo di corrente, adatto a dispositivi alimentati a batteria
• Package SMD compatto con finestra ottica (3×3 mm)

Applicazioni

• Misure di temperatura senza contatto e monitoraggio
• Integrazione in termometria industriale e di laboratorio

Specifiche tecniche

• Tensione di funzionamento: 2,4–3,6 V
• Sensibilità S100: ≈280 counts/K
• Rumore: ≈8 counts/K
• Costoante di tempo: ≈15 ms
• Package con finestra ottica: SMD 3×3 mm
• Campo visivo: 120°
