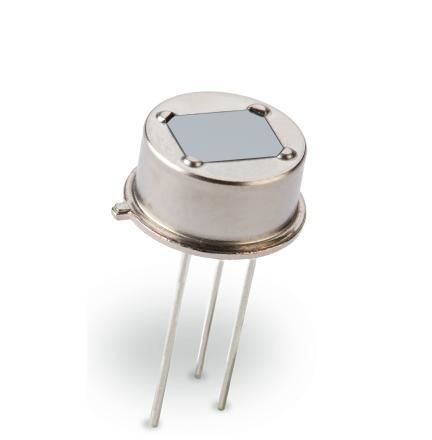

Sensore infrarossi piroelettrico PYS 3198

senza dispersionepassivo

Panoramica del prodotto
I pirolrivelatori a elemento singolo Excelitas combinano un elemento sensibile con una finestra ottica, rendendoli adatti alla misura e al monitoraggio dei gas. Il PYS 3198 TC GX (sostituto del LHi 807) è un rivelatore piroelettrico monocanale in formato parallelo con compensazione termica, basato su litio-tantalato (Li-Ta), ottimizzato per rilevamento gas NDIR.

Dettagli di progettazione
Nel progetto PYS 3198 TC un singolo elemento sensibile è posto al centro del rivelatore. La compensazione termica è ottenuta tramite un secondo elemento schermato dalla radiazione e collegato in parallelo. L'involucro metallico TO-5 è dotato di una finestra ottica; per le applicazioni di misura dei gas la finestra funziona tipicamente come filtro a banda stretta tarato sull'assorbimento del gas target. Sono disponibili varie opzioni e diverse gamme spettrali.

Caratteristiche principali

• Filtro a banda stretta G2
• Rivelatore PIR monocanale
• Elemento sensibile Li-Ta ad alta responsività
• Campo visivo 135° (orizz.) / 120° (vert.)
• Involucro metallico TO-5 per maggiore immunità EMI

Applicazioni

• Rilevamento gas NDIR (infrarosso non dispersivo)
• Canale di misurazione CO2

Specifiche tecniche

• Responsività: 3.5 kV/W (tipico)
• Rumore: 15 µVpp (tipico) / 50 µVpp (max)
• Tensione operativa: 2.0–10 V
• Involucro con finestra ottica: TO-5; disponibili varie gamme spettrali
• Campo visivo (H/V): 135° / 120°
