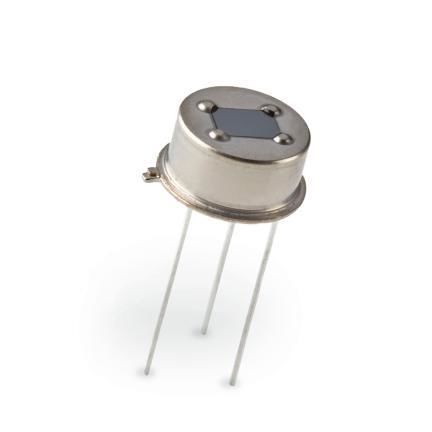

Sensore di movimento a infrarossi PYD 1378

piroelettricoa infrarossi passivi

Panoramica
Il Excelitas PYD 1378 Low Cost Dual-Element Pyrodetector è un sensore IR piroelettrico a doppio elemento progettato per applicazioni di rilevamento del movimento ad alto volume e a basso costo. Sostituisce il LHi 778 ed è alloggiato in un contenitore metallico TO-5 con una piccola finestra ottica. Il dispositivo integra due elementi in collegamento serie-opposto e un FET in configurazione source-follower per il condizionamento del segnale e una facile integrazione.

Dettagli
Il PYD 1378 garantisce un ottimo rapporto costo/prestazioni per il rilevamento PIR in produzione di massa. I due elementi sono collegati in serie-opposta, abbinati a un circuito FET source-follower che stabilizza l'uscita. Il contenitore metallico TO-5 con finestra ottica offre un ampio campo visivo di 71° (orizzontale/verticale), adatto a molte geometrie di rilevamento.

Applicazioni

• Rilevamento del movimento passivo a infrarossi (PIR) per produzione ad alto volume
• Rilevazione di occupazione e movimento per illuminazione e sistemi di sicurezza
• Moduli di sensori di movimento per uso consumer e industriale

Specifiche tecniche

• Codice / riferimento: PYD 1378 (sostituisce LHi 778)
• Responsività: 4.2 kV/W (tipico)
• Rumore: 20 µVpp (tipico) / 50 µVpp (max)
• Tensione di esercizio: 2 – 12 V
• Involucro con finestra ottica: contenitore metallico TO-5
• Campo visivo (H / V): 71° / 71°
• Circuito interno: due elementi in collegamento serie-opposto con FET source-follower
