Sensore infrarossi piroelettrico PYD 5731

Panoramica del prodotto

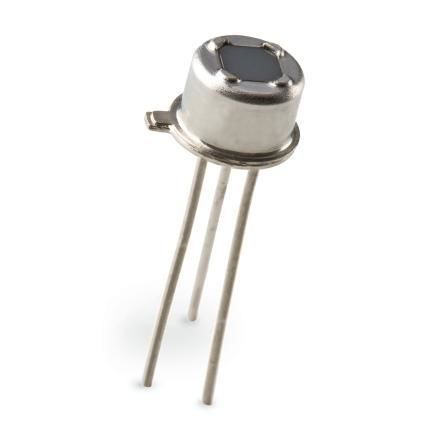

Con un diametro di 4,7 mm il PYD 5731 Miniaturizzato a doppio elemento DigiPyro® è uno dei design più piccoli nel portafoglio Excelitas Pyrodetector. Il rivelatore integra due elementi in serie in un involucro metallico TO-46 con finestra ottica. Parte della famiglia DigiPyro®, incorpora una digitalizzazione interna che converte i segnali degli elementi in un'uscita digitale a 14 bit tramite l'interfaccia Direct Link. Il PYD 5731 è ottimizzato per ottiche compatte e progetti miniaturizzati e offre elevata immunità EMI.

Caratteristiche

• Digitalizzazione integrata a 14 bit tramite circuito interno
• Elementi piroelettrici ceramici ad alta responsività
• Configurazione a doppio elemento (1,4 × 0,4 mm²) in serie
• Campo visivo: 99° (orizzontale) / 88° (verticale)
• Involucro metallico miniaturizzato TO-46 con finestra ottica per migliore immunità EMI
• Adatto ad algoritmi avanzati di rilevamento del movimento

Applicazioni

• Rilevamento del movimento a media distanza (con lente adeguata)
• Controllo illuminazione e HVAC per risparmio energetico
• Sistemi di allarme per intrusioni e rilevamento presenza
• Montaggio orizzontale in dispositivi compatti

Specifiche

• Famiglia modello: rivelatore piroelettrico miniaturizzato DigiPyro®
• Diametro: 4,7 mm
• Altezza del case: 3,3 mm
• Elementi: doppio elemento in serie, dimensione elemento 1,4 × 0,4 mm²
• Responsività: 11 kV/W (tipica)
• Rumore: 10 conteggi (tipico), 27 conteggi (massimo)
• Requisiti di funzionamento: 2,7–3,6 V / 10 µA
• Involucro con finestra ottica: involucro metallico TO-46
• Campo di vista (orizzontale/verticale): 99° / 88°
• Interfaccia: interfaccia digitale Direct Link (uscita digitale 14 bit dalla digitalizzazione interna)
• Uso consigliato: ottiche compatte e progetti che richiedono elevata immunità EMI
