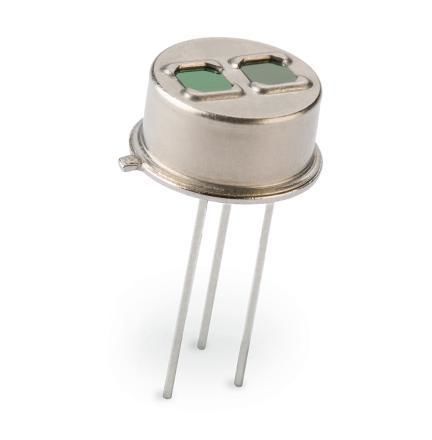

Sensore infrarossi senza dispersione PYS 3428

piroelettrico

Panoramica
Il PYS 3428 è un rivelatore piroelettrico doppio canale a elemento singolo, progettato per applicazioni di misura dei gas NDIR con filtri a banda stretta. Integra due elementi di sensibilità termicamente compensati in un involucro metallico TO‑5, ognuno collegato otticamente alla propria finestra filtrante e dotato di uscita indipendente.
La compensazione termica è ottenuta tramite un elemento cieco adiacente. Nelle configurazioni tipiche un canale viene utilizzato per la misura e l’altro come riferimento (la finestra G20 è spesso impiegata come riferimento). Il dispositivo è ottimizzato per la rilevazione di CO2 e misure di gas che richiedono filtraggio a banda stretta.

Caratteristiche

• Opzione filtro G2 / G20 (esempio per rilevazione CO2)
• Due canali PIR separati
• Elementi piroelettrici ad alta responsività
• Campo visivo 77°
• Housing metallico TO‑5 per elevata immunità EMI
• Filtraggio EMI aggiuntivo sulle linee di ingresso

Applicazioni

• Rilevamento gas NDIR (infrarosso non dispersivo)
• Misura CO2 con canale di riferimento

Specifiche tecniche

• Responsività: 3.5 kV/W (tipico)
• Rumore: 15 µVpp (tipico) / 50 µVpp (max)
• Tensione di esercizio: 2.0–10 V
• Involucro con finestra ottica: TO‑5, disponibili diverse gamme spettrali
• Campo di visuale (orizzontale/verticale): 77° / 77°
• Uscite: due uscite indipendenti, ciascuna collegata alla propria finestra
