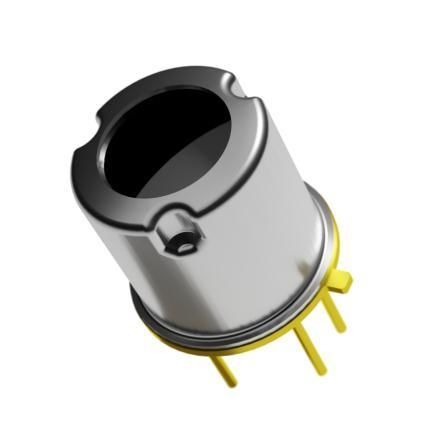

Sensore infrarossi a termopile TPiA 4.4T 4766

Panoramica del prodotto
Il TPiA 4.4T 4766 CoolEYE è una matrice termopila a infrarossi compatta 4x4 che offre rilevamento termico spaziale a bassa risoluzione. Integra una piccola lente trasmissiva IR e un ASIC termopila calibrato con interfaccia digitale I2C, adatto ad applicazioni industriali sensibili al costo che richiedono rilevamento della temperatura e mappatura termica di base.

Dettagli
Questo sensore a matrice infrarossa fornisce 16 pixel (4x4) per consentire un rilevamento spaziale della temperatura con elaborazione del segnale semplificata. L'ASIC calibrato all'interno di un package TO39 fornisce uscite condizionate e un bus I2C per un'integrazione semplice. Sono disponibili diverse opzioni di lente per adattare il campo visivo alle esigenze dell'applicazione.

Specifiche
Varianti prodotto: TPiA 4.4T 4766 L2.5 / 4408 | TPiA 4.4T 4766 L3.9 / 4407 | TPiA 4.4T 4766 L5.5 / 4406
Opzioni lente: L2.5 | L3.9 | L5.5
Temperatura massima dell'oggetto: 350°C (modelli L2.5, L5.5) | 320°C (una variante L3.9)
Campo visivo (sensore intero): 38° (L2.5) | 24° (L3.9) | 17° (L5.5)
Campo visivo (per pixel, 50% segnale): 6.5° (L2.5) | 4.5° (L3.9) | 3.5° (L5.5)
Tensione di funzionamento: 3.3 V (opzionale 1.8 V)

Caratteristiche tecniche

• Matrice sensore infrarossi: 4x4 pixel (16 elementi termopila)
• Piccola lente trasmissiva IR integrata
• ASIC termopila calibrato che fornisce segnali di temperatura condizionati
• Interfaccia digitale I2C per lettura dati e configurazione
• Package: ASIC montato in package TO39
• Opzioni lente disponibili: L2.5, L3.9, L5.5 per regolare il campo visivo
• Temperatura massima oggetto: fino a 350°C (dipende dal modello; una variante 320°C)
• Campo visivo (sensore intero / per pixel 50% segnale): 38° / 6.5° (L2.5); 24° / 4.5° (L3.9); 17° / 3.5° (L5.5)
• Tensione di funzionamento: nominale 3.3 V (opzionale 1.8 V)
• Progettato per il rilevamento infrarosso spaziale a bassa risoluzione e basso costo con elaborazione del segnale semplificata e integrazione di sistema facilitata
