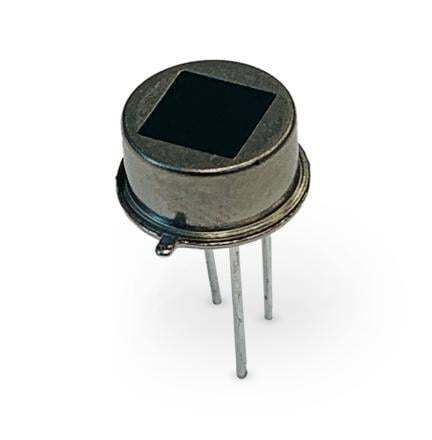

Sensore infrarossi piroelettrico PYQ 1748

Panoramica
Questo piro-rivelatore a quattro elementi integra quattro elementi piroelettrici in serie all'interno di un involucro metallico TO-5. Appartiene alla famiglia DigiPyro e dispone di circuiteria integrata che converte i segnali degli elementi in un'uscita digitale a 14 bit. Il PYQ 1748 è progettato per il rilevamento a media distanza da soffitto e dispone di un diodo di temperatura integrato che fornisce dati combinati 2×14 bit (piro + temperatura) trasmessi tramite un collegamento diretto a filo singolo al microprocessore host.

Caratteristiche

• Digitalizzazione integrata a 14 bit
• Elementi piroelettrici ceramici ad alta responsività
• Quattro elementi 1×1 mm²
• Campo visivo 148° (orizz./vert.)
• Involucro metallico TO-5 per elevata immunità EMI
• Adatto ad algoritmi avanzati di rilevamento movimento

Applicazioni

• Rilevamento movimento a media distanza (con lente)
• Rilevamento presenza per risparmio energetico
• Sistemi di allarme per intrusioni
• Installazioni a soffitto

Specifiche tecniche

• Responsività: 6,5 kV/W
• Rumore: 3 cifre (tip.), 12 cifre (max)
• Involucro con finestra ottica: TO-5
• Alimentazione: 2,7–3,6 V / 10 µA
• Campo visivo (orizz./vert.): 148°/148°
• Digitalizzazione integrata e uscita digitale 14 bit (famiglia DigiPyro)
• Diodo di temperatura integrato che abilita uscita 2×14 bit tramite collegamento diretto a filo singolo
