Sensore di movimento piroelettrico PYD 1788

da internoad alta sensibilitàad alta precisione

Panoramica del prodotto

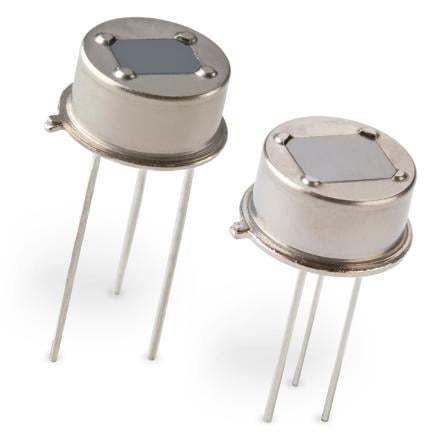

I PYD 1788 e PYD 1798 DigiPyros sono rivelatori di movimento piroelettrici a doppio elemento in involucro metallico TO-5. Sono stati riprogettati per migliorare l'efficienza energetica (funzionamento fino a 1,8 V a 5 µA), rendendoli adatti ad applicazioni remote e alimentate a batteria. Ogni dispositivo integra il condizionamento del segnale e la digitalizzazione per fornire un'uscita digitale ad alta risoluzione direttamente collegabile a un microcontrollore host.

Dettagli
Entrambi i modelli condividono la stessa configurazione interna degli elementi e l'elettronica. Ogni rivelatore contiene due elementi piroelettrici collegati in serie e un diodo di temperatura integrato. Il PYD 1788 ha una finestra ottica di dimensioni standard per gamme di rilevamento generiche; il PYD 1798 dispone di una finestra ingrandita per un campo visivo più ampio. Il circuito interno converte il segnale di ciascun elemento in un valore digitale a 14 bit, generando un flusso di dati combinato 2x14 bit trasmesso tramite un Direct Link a filo singolo all'host.

Caratteristiche

• Digitalizzazione integrata a 14 bit per elemento
• Elementi piroelettrici in ceramica ad alta responsività
• Configurazione doppio rivelatore con due elementi da 1 mm²
• Opzioni di campo visivo ampio (a seconda del modello)
• Involucro metallico TO-5 per immunità EMI
• Ottimizzato per algoritmi avanzati di rilevamento del movimento e basso consumo

Applicazioni

• Rilevamento movimento a lunga distanza con lenti
• Dispositivi a risparmio energetico alimentati a batteria
• Sistemi di allarme intrusioni e perimetrali
• Installazioni orizzontali e integrazione embedded

Specifiche tecniche

• Responsività: 4,0 kV/W (tipico)
• Rumore: 3 cifre (tip), 12 cifre (max)
• Involucro con finestra ottica: involucro metallico TO-5
• Alimentazione: 1,8–3,6 V / 5 µA (migliore funzionamento a 1,8 V / 5 µA)
• Campo visivo PYD 1798 (orizz/vert): 110° / 110°
• Campo visivo PYD 1788 (orizz/vert): 95° / 87°
• Configurazione elementi: due elementi in serie (doppio elemento)
• Dimensione elemento: due elementi da 1 mm²
• Formato uscita: due valori a 14 bit forniti come stream digitale 2x14 bit tramite Direct Link a filo singolo
• Diodo di temperatura integrato: fornisce dati relativi alla temperatura inclusi nel segnale digitale combinato
