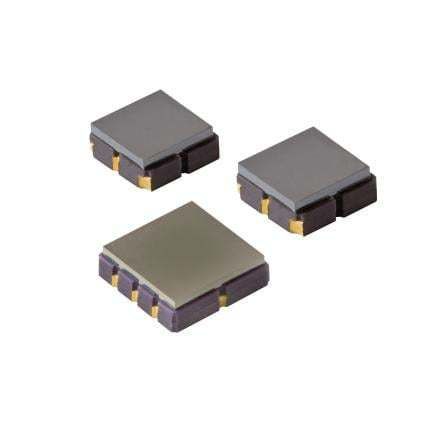

Sensore infrarossi a termopile TPiD 1S 0121

Panoramica del prodotto
I TPiD 1S 0121 e TPiD 1S 0222 sono rivelatori termopila SMD con due dimensioni di chip sensibile in alloggiamenti per montaggio superficiale. Il 0121 offre un package piatto compatto da 3 x 3 mm per dispositivi con spazio limitato, mentre il 0222 utilizza un elemento sensibile più grande da 3,8 x 3,8 mm per una maggior responsività. Entrambi i modelli includono un termistore interno come riferimento di temperatura e per la compensazione della termopila. Tutti i componenti SMD sono forniti in nastro e bobina per l'assemblaggio SMT automatico.

Informazioni generali
Excelitas produce questi rivelatori termopila in alloggiamenti SMD di piccole dimensioni compatibili con i processi standard SMT ad alto volume. Le versioni SMD adottano il design brevettato ISOthermal per migliorare le prestazioni e l’affidabilità in condizioni di shock termico, permettendo un’integrazione compatta e una produzione economica per applicazioni industriali di misura della temperatura.

TPiD 1S 0121
Caratteristiche

• Package SMD 3 x 3 mm, alloggiamento piatto
• Termistore interno per la compensazione della temperatura
• Fornito in nastro e bobina per assemblaggio SMT

Applicazioni

• Monitoraggio generale della temperatura
• Termometria
• Dispositivi con vincoli di spazio

TPiD 1S 0222
Caratteristiche

• Package SMD 3,8 x 3,8 mm con elemento sensibile più grande
• Termistore interno per la compensazione della temperatura

Applicazioni

• Pirometria e misure di temperatura senza contatto
• Misura generale della temperatura
• Applicazioni con spazio limitato che richiedono maggiore sensibilità

Specifiche

• Responsività: 77 V/W
• Sensibilità S100: 56 µV/K
• Rumore: 42 nV/√Hz
• Costante di tempo: 15 ms
• Alloggiamento con finestra ottica: SMD 3 x 3
• Campo visivo: 120°
