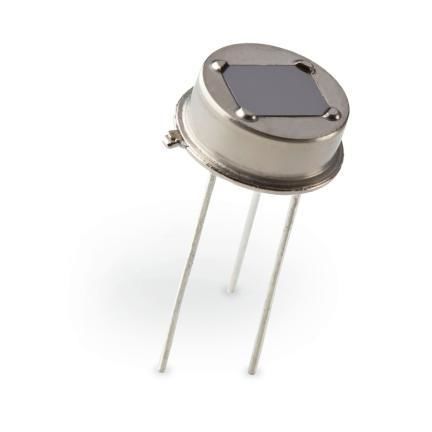

Sensore infrarossi piroelettrico PYD 1794

Panoramica del prodotto
Il rivelatore PYD 1794 DigiPyro a doppio elemento integra due elementi piroelettrici in serie in un involucro metallico TO‑39 a basso profilo con finestra ottica. L'elettronica interna converte i segnali degli elementi in un'uscita digitale a 14 bit per elemento; un diodo interno fornisce un'uscita correlata alla temperatura, generando un flusso dati combinato 14+14 bit. Il pacchetto compatto e la digitalizzazione integrata semplificano l'interfaccia nei sistemi di rilevamento movimento.

Caratteristiche

• Digitalizzazione integrata
• Elementi piroelettrici ceramici ad alta responsività
• Rivelatore doppio con elementi 2 × 1 mm²
• Campo visivo 115°
• Involucro metallico TO‑39 a basso profilo per elevata immunità EMI
• Adatto per algoritmi avanzati di rilevamento del movimento

Applicazioni

• Rilevamento movimento a lungo raggio (con lente)
• Applicazioni per risparmio energetico / rilevamento presenza
• Sistemi di allarme anti‑intrusione
• Applicazioni con montaggio orizzontale

Specifiche
Responsività: 4,2 kV/W (tip.)
Rumore: 3 digits (tip.), 12 digits (max.)
Requisiti operativi: 2,7–3,6 V / 10 µA
Involucro con finestra ottica: TO‑39
Campo visivo (orizz/vert): 115°/115°

caratteristiche / specifiche tecniche

• Responsività: 4,2 kV/W (tip.)
• Rumore: 3 digits (tip.), 12 digits (max.)
• Requisiti operativi: 2,7–3,6 V / 10 µA
• Involucro: TO‑39 (con finestra ottica)
• Campo visivo: 115° orizzontale / 115° verticale
• Elementi: doppio 2 × 1 mm² di elementi piroelettrici ceramici
• Uscita: uscita digitale integrata a 14 bit per elemento (14+14 bit includendo il diodo di temperatura)
• Caratteristica dell'involucro: involucro metallico TO‑39 a basso profilo per elevata immunità EMI
