Sensore infrarossi piroelettrico PYQ 1398

Panoramica

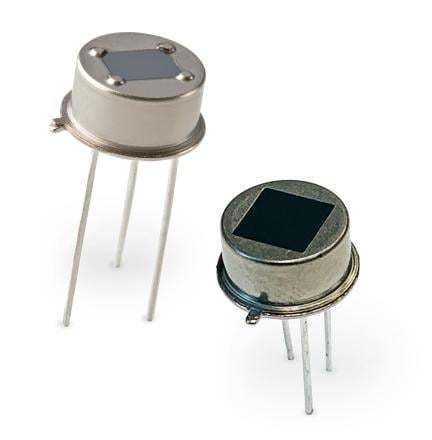

I rivelatori piroelettrici PYQ 1348 e PYQ 1398 di Excelitas integrano quattro elementi sensibili disposti a quadrato e collegati elettricamente in serie per formare una singola uscita analogica tramite un FET integrato in configurazione source-follower. Sono disponibili due opzioni di finestra (rettangolare o quadrata) e diversi spaziamenti degli elementi. Con lenti o specchi adeguati questi rivelatori sono destinati a dispositivi di rilevamento di movimento da installare a soffitto. Il PYQ 1348 è disponibile anche con elementi più piccoli da 0,8 × 0,8 mm² per ottiche compatte e brevi distanze di rilevamento.

Caratteristiche

• Involucro metallico TO-5 per schermatura EMI
• Elementi piroelettrici in ceramica ad alta responsività
• Configurazione quadrupla con elementi 1 × 1 mm² (PYQ 1348 elementi piccoli: 0,8 × 0,8 mm²)
• Campo visivo: PYQ 1348 — 124° (140° per elementi piccoli); PYQ 1398 — 103°
• FET integrato (source-follower)
• Stadio di filtraggio EMI integrato

Applicazioni

• Rilevamento di movimento a medio/breve distanza (con lente)
• Controllo dell'illuminazione per risparmio energetico
• Sistemi di allarme per intrusioni
• Sensori di presenza ad installazione a soffitto

Specifiche tecniche

• Responsività: PYQ 1398: 6,2 kV/W (tipico); PYQ 1348: 6,5 kV/W (tipico); PYQ 1348 elementi piccoli: 9,1 kV/W (tipico)
• Rumore: PYQ 1398: 40 µVpp (tipico) / 100 µVpp (max); PYQ 1348: 40 µVpp (tipico) / 100 µVpp (max); PYQ 1348 elementi piccoli: 60 µVpp (tipico) / 150 µVpp (max)
• Tensione di funzionamento: 2–12 V per tutte le versioni
• Involucro con finestra ottica: TO-5
• Campo visivo (orizz/vert): PYQ 1398: 103°/100°; PYQ 1348: 124°/124°; PYQ 1348 elementi piccoli: 140°/140°
• Elettrico: quattro elementi sensibili collegati in serie a un FET formando una singola uscita analogica
• Meccanico: quattro elementi disposti a quadrato; forme di finestra disponibili: rettangolare o quadrata; geometrie alternative su richiesta
