Sensore infrarossi piroelettrico PYD 1388

Panoramica del prodotto

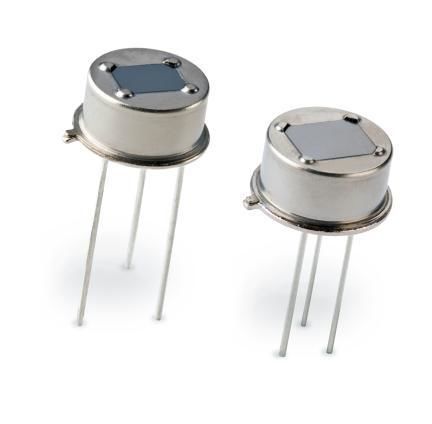

I PYD 1388 e PYD 1398 sono rivelatori piroelettrici a doppio elemento alloggiati in un contenitore metallico TO-5 con finestra ottica. Entrambi i dispositivi utilizzano due elementi sensori in collegamento serie opposto con un FET integrato in configurazione source-follower. Il PYD 1398 include una finestra più grande per ridurre la sensibilità alla luce bianca e una resistenza di gate per migliorare le prestazioni a basse temperature. Sono disponibili due versioni EMI: standard (un filtro RC su drain e source) e potenziata (stadio di filtraggio RC aggiuntivo per ambienti ad alto EMI).

Dettagli
Entrambi i modelli presentano elementi di rilevamento in serie opposta e un FET integrato in configurazione source-follower. Il PYD 1388 è il modello base della serie analogica standard. Il PYD 1398 offre minore sensibilità alla luce bianca e comportamento migliorato a basse temperature grazie alla finestra più ampia e alla resistenza di gate. Le opzioni di filtraggio EMI consentono di scegliere la versione in base all'ambiente elettromagnetico.

Caratteristiche

• Contenitore metallico TO-5 per schermatura EMI
• Elementi piroelettrici ceramici ad alta responsività
• Doppio rivelatore con elementi 2 × 1 mm²
• Campo visivo: 95° / 100° (orizz. / vert.)
• FET integrato in configurazione source-follower
• Stadio(i) di filtraggio EMI integrato(i) (1 o 2 a seconda della versione)

Applicazioni

• Applicazioni con montaggio orizzontale
• Progetti di rilevamento a costi contenuti
• Rilevamento movimento umano a lunga distanza (con lente)
• Rilevamento presenza per risparmio energetico
• Sistemi di allarme e intrusione

Specifiche tecniche

• Responsività: 4.2 kV/W (tipico)
• Rumore: 20 µVpp (tipico) / 50 µVpp (max)
• Tensione di funzionamento: 2.0–10 V
• Contenitore con finestra ottica: TO-5 metallico
• PYD 1388 campo visivo (orizz./vert.): 95° / 87°
• PYD 1398 campo visivo (orizz./vert.): 100° / 100°
• PYD 1388 filtraggio EMI: 1 stadio
• PYD 1398 filtraggio EMI: 2 stadi
