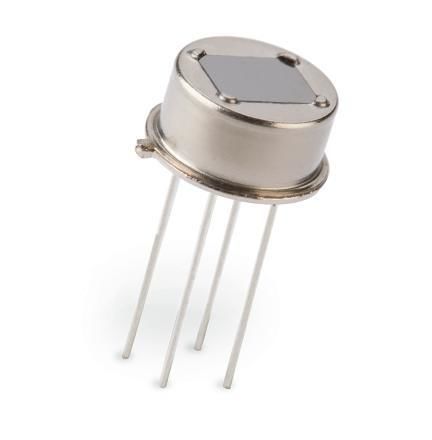

Sensore infrarossi piroelettrico PYQ 2498

Descrizione del prodotto
Il PYQ 2498 di Excelitas è un rivelatore piroelettrico che integra due coppie di elementi disposte a quadrato. Due elementi per coppia sono collegati in serie; ogni coppia pilota un FET integrato in configurazione source-follower per fornire un'uscita analogica, ottenendo così due segnali analogici indipendenti. Il componente è fornito in un involucro metallico TO-5 con finestra ottica rettangolare.

Informazioni dettagliate
Questo rivelatore quad incorpora quattro elementi piroelettrici ceramici ad alta responsività raggruppati in due coppie a spaziatura ridotta. Ogni coppia è collegata a un FET dedicato in configurazione source-follower per erogare un'uscita analogica stabile. Uno stadio RC interno migliora l'immunità EMI. La geometria compatta e la finestra rettangolare del TO-5 lo rendono adatto per rilevazione di movimento con lente e moduli da parete.

Caratteristiche

• Involucro metallico TO-5 per schermatura EMI
• Elementi piroelettrici ceramici ad alta responsività
• Rivelatore quad con elementi 1,0 × 1,4 mm2
• Campo visivo 110°
• FET integrato in configurazione source-follower
• Stadio di filtraggio EMI integrato

Applicazioni

• Rilevazione di movimento medio e lunga distanza (con lente adeguata)
• Sistemi di risparmio energetico (controllo illuminazione, edifici intelligenti)
• Sistemi di allarme intrusione
• Progetti di sensori da parete
• Soluzioni con migliore immunità agli animali domestici (con lente appropriata)

Specifiche tecniche

• Responsività: 4,5 kV/W (tipico)
• Rumore: 30 µVpp (tipico) / 75 µVpp (max)
• Alimentazione: 2–12 V
• Involucro con finestra ottica: TO-5
• Campo visivo (H × V): 110° × 87°
