Sensore infrarossi piroelettrico PYQ 5848

Panoramica

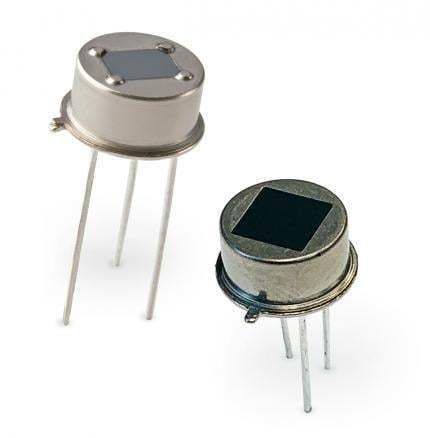

I PYQ 5848 e PYQ 2898 sono sensori piroelettrici digitali a 4 elementi e doppio canale, alloggiati in un contenitore metallico TO-5. Appartengono alla famiglia DigiPyro® e integrano circuiteria interna che converte i segnali degli elementi in uscite digitali a 14 bit.

Dettagli
Il PYQ 5848 utilizza coppie di elementi disposte diagonalmente per installazioni a soffitto, fornendo rilevamento indipendente dalla direzione del movimento. Il PYQ 2898 utilizza coppie parallele per installazioni a parete e supporta l'analisi differenziale del movimento per contribuire a discriminare la dimensione degli oggetti (ad esempio, soluzioni immuni agli animali domestici). Entrambi i modelli includono un diodo di temperatura integrato per la segnalazione della temperatura interna. L'uscita combinata è fornita come tre segnali da 14 bit serializzati in un unico flusso digitale trasmesso tramite collegamento diretto su singolo filo al microprocessore host.

Principali capacità

• Digitalizzazione on-chip con uscita digitale a 14 bit
• Elementi piroelettrici ceramici ad alta responsività
• Configurazione a quattro rilevatori con elementi 4 x 1 x 1 (0,4) mm2
• Involucro metallico TO-5 con finestra ottica per maggiore immunità EMI
• Ottimizzato per algoritmi avanzati di rilevamento movimento

Applicazioni

• Rilevamento di movimento a lunga distanza con lenti
• Sistemi di rilevamento presenza per risparmio energetico
• Sistemi di allarme anti-intrusione
• Progetti murali immuni agli animali domestici (PYQ 2898)
• Installazioni a soffitto (PYQ 5848) e installazioni orizzontali/murali (PYQ 2898)

Specifiche tecniche

• Responsività: 4,5 kV/W (PYQ 2898), 8 kV/W (PYQ 5848) (tipico)
• Rumore: 6 cifre (tipico), 15 cifre (max)
• Contenitore con finestra ottica: involucro metallico TO-5
• Alimentazione: 2,7–3,6 V / 10 µA
• Angolo di vista (PYQ 5848 horiz/vert): 124°
• Angolo di vista (PYQ 2898 horiz): 100°
• Dimensione elemento rilevatore quadruplo: 4 x 1 x 1 (0,4) mm2
• Diodo di temperatura integrato per uscita della temperatura interna
• Formato di uscita: tre segnali a 14 bit serializzati in un unico flusso digitale tramite collegamento diretto su singolo filo
• Disposizione elementi: coppie diagonali (PYQ 5848) per rilevamento a soffitto indipendente dalla direzione; coppie parallele (PYQ 2898) per discriminazione differenziale del movimento/dimensione in applicazioni a parete
