Trasformatore a impulsi

a seccoper lampadaad alta tensione

Panoramica del prodotto

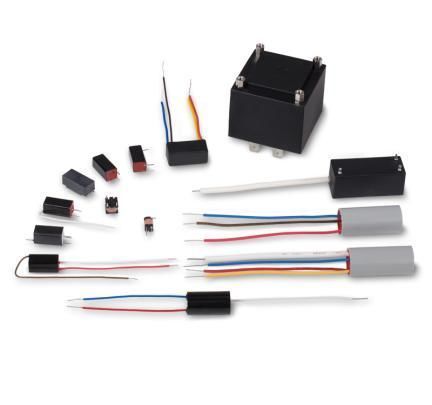

L'innesco è il processo che crea l'ionizzazione iniziale all'interno di una lampada flash al xeno generando un impulso ad alta tensione che avvia la scarica. La maggior parte dei sistemi utilizza una bobina di innesco (trasformatore di innesco) per produrre impulsi HV brevi (tipicamente microsecondi o meno). Excelitas fornisce una gamma di bobine di innesco in diverse dimensioni e configurazioni per innesco esterno e in serie, con varianti adatte all'assemblaggio SMD.

Dettagli
Si utilizzano principalmente due approcci di innesco: iniezione in serie (series injection) e innesco esterno con bobine dedicate.

L'innesco esterno applica un impulso ad alta tensione per formare un sottile streamer ionizzato tra anodo e catodo. I metodi di accoppiamento includono un sottile filo di nichel avvolto attorno alla lampada o una striscia metallica sull'involucro. Le bobine per innesco esterno sono generalmente più piccole, leggere e più economiche per molte applicazioni.

L'innesco in serie offre maggiore precisione temporale ed è comunemente usato con lampade laser raffreddate a liquido. Le bobine per innesco in serie sono più grandi perché devono generare l'accensione HV e sopportare correnti di lampada fino a diverse migliaia di ampere.

Specifiche (tabella)
Part Type | Triggering Type | Sec. Voltage Max / kV Unloaded | Prim. Voltage Max / V Unloaded | Trigger Energy Max / mWs | Trigger Power max / W | Transformer Ratio | Prim. Inductance µH | Trigger Capacitor CZ / µF | Width mm | Height mm | Length mm
ZS 0609-4V0A | Parallel | 5 | 250 | 2 | 0.2 | 1:43 | 2 | 0.022-0.068 | 5 | 5 | 8
ZS 1090-MZ1 | Parallel | 7 | 330 | 3 | 0.2 | 1:23 | 9 | 0.022-0.068 | 8 | 8 | 9
ZS 1052 | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-1* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-11* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052-12* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1052 AC-2B* | Parallel | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 8 | 8 | 16
ZS 1031* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-11* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-15* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1031-7A* | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 16 | – | 35
ZS 1032 | Parallel | 20 | 400 | 30 | 1 | 1:70 | 11 | 0.1-0.47 | 17 | 17 | 43
ZS 261816 | Parallel | 15 | 250 | 10 | 0.5 | 1:65 | 39 | 0.1-0.22 | 18 | 16 | 26
ZS 1324-20V | Parallel | 24 | 400 | 20 | 0.8 | 1:50 | 50 | 0.1-0.33 | 13 | – | 24
ZS 1324-24V | Parallel | 24 | 400 | 20 | 0.8 | 1:54 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1324-16V-4 | Parallel | 20 | 400 | 20 | 0.8 | 1:29 | 35 | 0.1-0.33 | 13 | – | 24
ZS 1624 | Parallel | 17 | 600 | 15 | 0.6 | 1:30 | 53 | 0.01-0.47 | 11 | 11 | 24
ZS 1052 S HT | Parallel / SMD | 11 | 300 | 10 | 0.5 | 1:36 | 20 | 0.047-0.22 | 9 | 8 | 18
STS 36 | Series | 25 | 600 | – | – | 1:44 | 33 | 0.47-1 | 35 | 46 | 53

* Disponibili anche in materiali ad alta temperatura.

Caratteristiche tecniche

• Funzione: genera l'ionizzazione iniziale nelle lampade flash al xeno tramite impulsi HV brevi.
• Tipi di innesco: innesco esterno e iniezione in serie (series injection).
• Innesco esterno: impulso HV accoppiato tramite filo sottile di nichel o striscia metallica; adatto a progetti compatti e a basso costo.
• Innesco in serie: maggiore precisione temporale e capacità di gestire correnti molto elevate; usato con lampade laser raffreddate a liquido.
• Famiglie disponibili: varianti della serie ZS, STS 36 e versioni compatibili SMD.
• Parametri elettrici chiave per riferimento: tensione secondaria (kV), tensione primaria (V), energia di innesco (mWs), potenza di innesco (W), rapporto di trasformazione, induttanza primaria (µH), intervallo consigliato per il condensatore di innesco (CZ / µF).
• Dimensioni fisiche per riferimento: larghezza, altezza, lunghezza in mm.
• Varianti in materiali ad alta temperatura indicate dove applicabile.
