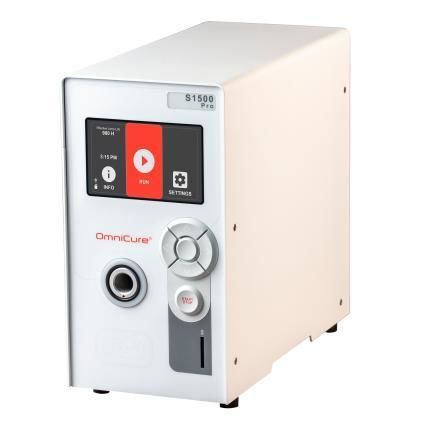

Sistema di polimerizzazione con UV OmniCure S1500 Pro®

ad alte prestazionidi superficieindustriale

Panoramica
L'OmniCure® S1500 Pro è un sistema di polimerizzazione UV a spot progettato per la produzione automatizzata. Offre controllo avanzato, affidabilità e alta irradianza, studiato per il polimerizzare adesivi UV ad alto rendimento e i processi di assemblaggio automatizzati utilizzati nella microelettronica e nell'optoelettronica.

Funzionalità principali

• Tecnologia proprietaria Intelli-Lamp® 2.0 per monitorare i parametri di funzionamento della lampada e ottimizzarne la durata.
• StepCure® 2.0 consente profili di polimerizzazione multi-fase personalizzabili con funzionalità di controllo PLC integrate.
• Interfaccia con display touch LCD da 4,3” per un'operatività intuitiva del sistema.
• Supporto Intelli-Tap NFC con keycard per controllo dei processi basato sui ruoli (keycard Admin e Supervisor).
• Filtri ottici passa-banda intercambiabili dall'utente (diversi filtri standard e opzioni custom) e supporto per lampade sostituibili in campo.
• Connettività USB e supporto scheda SD per trasferimento di profili e log, oltre a registrazione eventi tramite Flight Recorder.
• Supporta guide luce liquide e in fibra ad alta potenza e sia lampade per cure superficiali sia standard.
• Design compatibile con sala pulita con area dedicata per attacco condotto.

Interfaccia con schermo touch
Il display LCD touch ad alta risoluzione da 4,3” offre accesso semplice alle funzioni del sistema e navigazione semplificata di impostazioni e schermate di esecuzione.

StepCure 2.0 con capacità di controllo PLC
Il software integrato StepCure 2.0 consente il caricamento di profili di polimerizzazione multi-fase personalizzati e offre funzionalità di controllo PLC basate su logica ladder per semplificare l'integrazione con l'automazione e ridurre i costi di automazione.

Comunicazione NFC Intelli-Tap
Le keycard NFC supportano il controllo dei processi con ruoli distinti Admin e Supervisor per gestire funzionalità e requisiti di processo.

Lampada e filtro ottico sostituibili in campo
Il sistema può essere rapidamente riconfigurato con diversi filtri ottici passa-banda o tipi di lampada. Il sistema rileva automaticamente i componenti installati e regola di conseguenza i parametri di funzionamento. Sono supportate più opzioni di filtro e due tipi di lampada.

Compatibilità retroattiva / integrazione senza interruzioni
Progettato per essere compatibile come sostituto diretto dell'S1500 originale: mantiene la lampada UV da 200 W, erogando uscite fino a 30 W/cm2 con spettro e potenza ottica simili, permettendo aggiornamenti senza impattare i processi esistenti.

Documentazione e supporto software
Brochure e guida Quick Start disponibili, e pacchetti di aggiornamento firmware forniti per la manutenzione e gli aggiornamenti del sistema.

NOTA
La lampada Hg contiene mercurio. Gestire lo smaltimento conformemente alle leggi e normative applicabili in materia di rifiuti.

Specifiche tecniche

• Elettrico — Tensione di ingresso nominale: 100-240VAC, 50/60Hz
• Elettrico — Corrente: 3.5A Max a 120VAC; 2.0A Max a 240VAC
• Ottico — Sorgente luminosa: Arco corto a vapore di mercurio ad alta pressione 200 Watt
• Ottico — Durata: 2000 ore (garantite); 3500-4000 ore tipiche
• Ottico — Potenza ottica: Fino a 30 W/cm2
• Fisico — Dimensioni (A x L x P): 268 x 139 x 289 mm (10.54 x 5.45 x 11.38 in)
• Fisico — Dimensioni con adattatore PLC esterno (A x L x P): 268 x 139 x 358 mm (10.54 x 5.45 x 14.10 in)
• Fisico — Peso: 5 Kg (11 Lbs)
• Operativo — Temperatura di esercizio nominale: 15°C a 40°C
• Garanzia — Sistema: 1 anno
• Garanzia — Lampada: 2000 ore
