Diodo laser pulsato PVGR2S06H

a stato solidoad infrarossi vicinia diodo

Panoramica

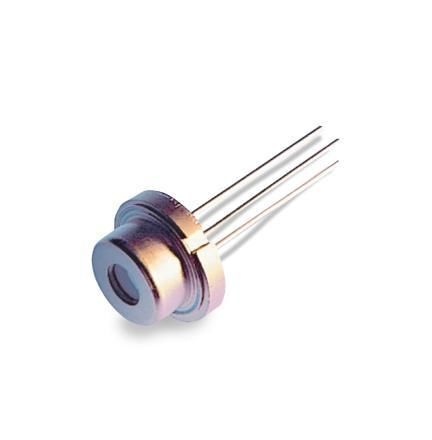

Il PVGR2S06H è un diodo laser a impulsi in package metallico progettato per funzionare a 1550 nm. Integra un chip a singola cavità a doppio stack con stripe da 150 µm ed è disponibile in opzioni di package come il package 9 mm CD in configurazione 6 mils PLD. La potenza testata tipica è 24 W a 20 A con impulso da 150 ns.

Tecnologia e note applicative
I dispositivi di questa famiglia sono diodi laser a doppia eterostruttura con pozzetti quantici, coltivati tramite MOCVD e centrati a 1550 nm. Le potenze di picco standard della famiglia includono 7 W, 14 W e 58 W. La lunghezza d'onda 1550 nm consente livelli di emissione ammessi più elevati per una maggiore sicurezza oculare, favorendo la possibilità di funzionamento in Classe 1 a potenze di picco elevate, ove applicabile.

Caratteristiche principali

• Lunghezza d'onda centrale 1550 nm
• Diodo laser a impulsi in package metallico
• Architettura chip: singola cavità, doppio stack
• Stripe width: 150 µm
• Prestazioni testate: 24 W @ 20 A (impulso 150 ns)
• Opzioni impilate per aumentare la potenza in uscita
• Struttura a pozzetti quantici in doppia eterostruttura coltivata con MOCVD
• Capacità di potenza di picco pulsata elevata: fino a 50 W

Dati tecnici / Specifiche

• Modello: PVGR2S06H
• Lunghezza d'onda (centro): 1550 nm
• Architettura chip: singola cavità, doppio stack
• Stripe width: 150 µm
• Package: package metallico (esempio: package 9 mm CD)
• Specifiche PLD: 6 mils PLD
• Potenza testata tipica: 24 W a 20 A (impulso 150 ns)
• Capacità di potenza di picco pulsata: fino a 50 W
• Crescita/struttura: doppia eterostruttura coltivata con MOCVD con pozzetti quantici
• Potenza di picco standard della famiglia: 7 W, 14 W, 58 W
• Progettato per consentire livelli di emissione ammessi più elevati a 1550 nm per una migliore conformità alla sicurezza oculare (potenziale funzionamento in Classe 1)
