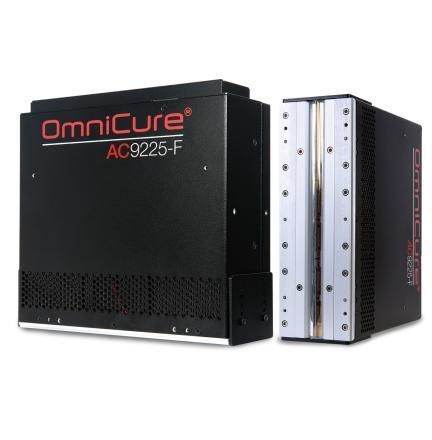

Sistema di polimerizzazione con UV AC9225-F

LED UVraffreddato ad aria

Panoramica
La serie OmniCure AC9225-F è un sistema di polimerizzazione UV LED per fibre progettato per fornire elevata irradianza sui componenti in fibra e semplificare integrazione e manutenzione. Con un design ottico ottimizzato per la consegna sulla fibra e una finestra esterna sostituibile, l'AC9225-F offre raffreddamento ad aria e potenza scalabile per linee di produzione esigenti. Fino a 80 W/cm2 di irradianza sulla fibra in configurazione faccia a faccia standard consente di aumentare la velocità del processo senza modifiche di integrazione complesse.

Informazioni aggiuntive
Rispetto ai sistemi a lampada ad arco tradizionali, i sistemi di polimerizzazione UV LED OmniCure AC9225-F riducono il consumo elettrico fino al 60%, abbattendo i costi operativi. I LED offrono oltre 40.000 ore (L70) di vita utile e non richiedono parti di ricambio di routine, riducendo ulteriormente la manutenzione. Sono disponibili due varianti AC9225F-395 in base ai requisiti di controllo e comunicazione del sistema.

Specifiche (tabella)
AC9225-F
Lunghezze d'onda di picco: 395 nm +/- 5 nm
Area ottica attiva: 225 x 15 mm
Consumo energetico tipico*: 900 W
Irradianza di picco tipica (W/cm2): (non specificata nella tabella)
Distanza di lavoro / Irradianza di picco tipica:
10 mm — 21.8
13 mm — 21.4
15 mm — 20.7
18 mm — 19.7
Uniformità longitudinale*: Migliore di +/- 10%
Tensione operativa: 48 V DC +/- 2 V
Dimensioni (L x P x A): 235 x 80 x 220 mm
Peso: 2,7 kg
Raffreddamento: Aria
Durata prevista (L70): >40.000 ore
Automazione: Controlli PLC integrati
Garanzia LED: 3 anni o 20.000 ore di servizio
*A 100% di intensità

Caratteristiche / specifiche tecniche

• Model / Series: AC9225-F Series
• Peak wavelength: 395 nm ±5 nm
• Active optical area: 225 x 15 mm
• Typical power consumption: 900 W (at 100% intensity)
• Working distances and corresponding irradiance: 10 mm → 21.8 W/cm2; 13 mm → 21.4 W/cm2; 15 mm → 20.7 W/cm2; 18 mm → 19.7 W/cm2
• Longitudinal uniformity: Better than ±10%
• Operating voltage: 48 V DC ±2 V
• Dimensions: 235 x 80 x 220 mm
• Weight: 2.7 kg
• Cooling: Air (air-cooled)
• Life expectancy (L70): >40,000 hours
• Automation: Integrated PLC controls
• LED warranty: 3 years or 20,000 service hours
• Designed for fiber curing; replaceable outer window for simplified maintenance
• Energy efficiency: up to 60% lower electrical power consumption vs. arc lamp systems
