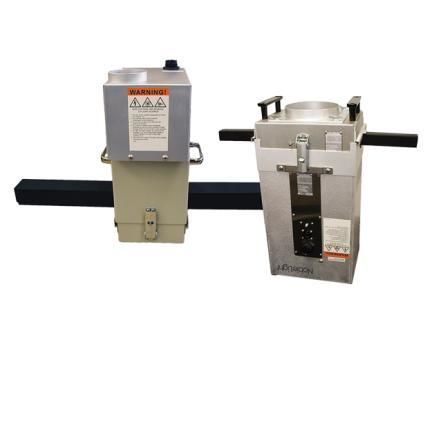

Sistema di polimerizzazione con UV DRC series

a microonderaffreddato ad ariaper rivestimento

Panoramica
La serie DRC di Fusion UV comprende sistemi di polimerizzazione UV alimentati a microonde per indurire inchiostri e rivestimenti su fili, cavi e altri prodotti lineari. I modelli C6 e C10 sono particolarmente adatti alla marcatura inkjet ad alta velocità e ai processi di guaina dei cavi. Una schermatura luminosa dedicata crea una zona di esposizione UV focalizzata attorno al cavo o al filo per garantire un indurimento uniforme.

Principio di funzionamento
Gli schermi luminosi C6 e C10 si montano su irradiatori UV a microonde da 6 o 10 pollici (moduli lampada modulari) per fornire una soluzione di polimerizzazione compatta e ad alta efficienza. Ogni schermo contiene un riflettore secondario mezzo-ellittico che, insieme al riflettore dell'irradiatore, forma un'ellisse completa con la lampada UV in uno dei fuochi. Il filo o il cavo attraversa un'estensione quadrata dello schermo e percorre la zona UV concentrata. Il design modulare della lampada e le alimentazioni abbinate garantiscono uscita stabile e ad alta intensità per la produzione in linea.

Sicurezza
Le lampade contengono mercurio. Smaltire e maneggiare in conformità alle normative locali, regionali e nazionali vigenti.

Specifiche chiave (sintesi)

• Lampada senza elettrodi disponibile in diverse uscite spettrometriche
• Moduli lampada: 6 pollici (C6) o 10 pollici (C10) con livelli di potenza selezionabili
• Alimentazione abbinata al modulo lampada scelto
• Schermo luminoso con alloggiamento riflettore ellittico secondario ed estensioni dello schermo (C6 per 6 pollici, C10 per 10 pollici)

Caratteristiche

• Fornisce energia UV attorno all'intera circonferenza di fili di piccolo diametro e copertura parziale sulle superfici di cavi maggiori lato lampada
• Schermo luminoso a corpo diviso per facile accesso sulla linea del filo per manutenzione e cablaggio
• Ventilatore lampada e ventilatore di scarico combinati consentono raffreddamento push-pull per limitare i fumi nell'area di lavoro
• Design della lampada senza elettrodi per uscita stabile su lunghi cicli di produzione

Documentazione

• Brochure sistemi di polimerizzazione C6/C10 per fili e cavi (brochure prodotto)

Applicazioni

• Marcatura e rivestimento di fili
• Marcatura e rivestimento guaine cavi
• Aste di rinforzo per fibra ottica

Dettagli aggiuntivi
La serie DRC è modulare e progettata per l'integrazione OEM o per il retrofit in stazioni di indurimento esistenti. Lo schermo a corpo diviso si apre sulla linea del filo per una rapida configurazione, manutenzione o inserimento del filo senza rimuovere l'intero involucro. Tutti i modelli sono raffreddati ad aria e utilizzano ventilazione push-pull per controllare temperatura e fumi.

Specifiche tecniche

• Lampada senza elettrodi disponibile in diversi spettri
• Modulo lampada: 6 pollici (C6) o 10 pollici (C10) con livelli di potenza selezionabili
• Alimentazione abbinata al modulo lampada scelto
• Schermo luminoso con alloggiamento riflettore ellittico secondario ed estensioni dello schermo
• C6-1 / C10-1: estensione schermo quadrata 1 pollice (25,4 mm), lunghezza 6 pollici (152,4 mm) (per diametri di filo più piccoli)
• C6-2 / C10-2: estensione schermo quadrata 2 pollici (50,8 mm), lunghezza 12 pollici (304,8 mm) (per tipi di cavo più grandi)
• Riflettore secondario mezzo-ellittico più riflettore dell'irradiatore formano un'ellisse completa con la lampada UV in un fuoco per esposizione concentrata
• Costruzione a corpo diviso permette funzionamento in qualsiasi orientamento e fornisce facile accesso sulla linea del filo
• Raffreddamento ad aria con ventilatore lampada e ventilatore di scarico per ventilazione push-pull
• Progettato per fornire esposizione UV a 360° attorno a substrati lineari di piccolo diametro e copertura parziale su superfici di cavi più grandi
• Design modulare per integrazione in linee di produzione e apparecchiature OEM
• Lampada senza elettrodi per uscita stabile e ad alta intensità su lunghe produzioni
