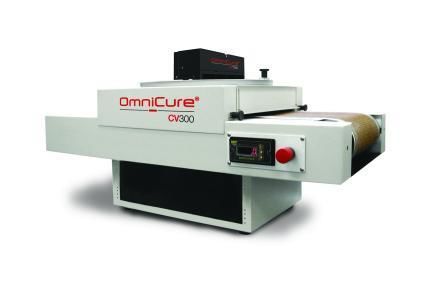

Trasportatore a nastro a rete OmniCure CV300

a nastrolineareper movimentazione

Panoramica
Il OmniCure CV300 è un sistema di trasporto versatile progettato per integrare i sistemi di polimerizzazione UV LED ad alta potenza della serie OmniCure AC. È adatto per applicazioni di produzione, laboratorio e R&S. Il CV300 può gestire substrati fino a 310 mm (12,2") di larghezza sulla sua cinghia in fibra di vetro a maglia aperta rivestita in Teflon®, con un'area di polimerizzazione effettiva fino a 300 mm (12") a seconda del sistema LED OmniCure impiegato.

Progettazione e funzionamento
Il design di montaggio del CV300 supporta più configurazioni delle teste LED della serie OmniCure AC. I moduli LED possono essere posizionati perpendicolarmente al senso di avanzamento della cinghia o ruotati a passi di 15° verso una posizione parallela. La velocità della cinghia è regolabile da 1 m/min (3 ft/min) a 14,5 m/min (48 ft/min) in incrementi di 0,3 m/min (1 ft/min) tramite un display digitale. Le dotazioni di sicurezza comprendono protezioni luminose, arresto di emergenza (e-stop) e un interblocco che spegne la testa LED quando la cinghia si ferma.

Caratteristiche

• Cinghia in fibra di vetro a maglia aperta 305 mm (12") rivestita in Teflon®: adatta a diversi substrati
• Velocità regolabile 1–14,5 m/min (3–48 ft/min) in incrementi di 0,3 m/min: controllo preciso del processo
• Regolazione dell'altezza da 30 mm a 60 mm a passi di 10 mm: adatta a pezzi di grandi dimensioni e a distanze di lavoro variabili
• Sistema di montaggio rotante: consente di allineare le teste LED perpendicolarmente al senso di avanzamento per estendere la copertura in larghezza
• Sistema di montaggio rotante: consente di allineare le teste LED parallelamente al senso di avanzamento per massimizzare la dose su pezzi più piccoli ad alta velocità

Specifiche (tabella)
Dimensioni complessive (LxPxA): 1070 mm (42,2") x 540 mm (21,2") x 440 mm (17,3")
Larghezza cinghia: 305 mm (12") cinghia a maglia aperta rivestita in Teflon®
Spazio libero: 385 mm
Velocità cinghia: 1 m/min a 14,5 m/min (3 ft/min a 48 ft/min)
Regolazione altezza: 30 mm a 60 mm in incrementi di 10 mm
Regolazione angolo testa: 0 a 90 gradi rispetto alla direzione di avanzamento in incrementi di 15 gradi
Peso: 34 kg (74 lbs)
Elettrico: 100-240 V AC, 50/60 Hz, monofase
Comandi: accensione, regolazione velocità, LED on

Documentazione
Brochure e documentazione di garanzia disponibili per il OmniCure CV300 (letteratura prodotto e dettagli di garanzia).

Specifiche tecniche

• Dimensioni complessive (LxPxA): 1070 mm (42,2") x 540 mm (21,2") x 440 mm (17,3")
• Larghezza cinghia: 305 mm (12") cinghia a maglia aperta rivestita in Teflon®
• Spazio libero: 385 mm
• Velocità cinghia: 1 m/min a 14,5 m/min (3 ft/min a 48 ft/min)
• Incremento velocità: 0,3 m/min (1 ft/min)
• Regolazione altezza: 30 mm a 60 mm in incrementi di 10 mm
• Regolazione angolo testa: 0 a 90 gradi in incrementi di 15 gradi
• Peso: 34 kg (74 lbs)
• Alimentazione: 100-240 V AC, 50/60 Hz, monofase
• Comandi: accensione, regolazione velocità, LED on
• Funzioni di sicurezza: protezioni luminose, arresto di emergenza (e-stop), interblocco per spegnere la testa LED quando la cinghia è ferma
