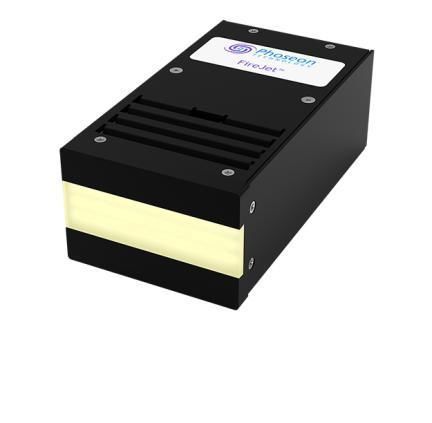

Sistema di polimerizzazione con UV FireJet FJ100 Gen2

LED UVper rivestimentoad alte prestazioni

Panoramica
Il Phoseon™ FireJet FJ100 Gen2 è un sistema compatto di polimerizzazione UV LED per grandi superfici, raffreddato ad aria, progettato per un'integrazione scalabile su linee di stampa e verniciatura. L'unità è autonoma e disponibile in più lunghezze della finestra emittente per adattarsi alla geometria e alla capacità della linea. Il controllo è possibile tramite segnali PLC per funzioni di base o tramite interfacce digitali per monitoraggio avanzato e controllo remoto.

Dettagli
Il FireJet FJ100 Gen2 offre un equilibrio tra ingombro e irradianza per installazioni dove lo spazio è limitato ma è richiesto un polimerizzazione ad alta intensità. Integra WhisperCure™ per la riduzione del rumore e TargetCure™ per la gestione precisa dell'uscita UV, garantendo prestazioni costanti. Il sistema è adatto ad applicazioni di stampa UV inkjet e di polimerizzazione di rivestimenti e supporta Modbus TCP per lo scambio dati ad alta velocità e la diagnostica remota.

Caratteristiche

• Tecnologia TargetCure™ per uscita UV precisa e prevedibile
• Tecnologia WhisperCure™ per funzionamento a minore rumorosità
• Architettura scalabile con cinque lunghezze di finestra disponibili per maggiore flessibilità di integrazione
• Opzioni di elevata irradianza per applicazioni ad alte prestazioni
• Controllo digitale/analogico (segnali PLC per accensione/spegnimento istantaneo e controllo dell'intensità)
• Protocollo Modbus TCP opzionale per accesso remoto e scambio dati ad alta velocità

Applicazioni

• Stampa digitale inkjet UV
• Polimerizzazione adesivi
• Rivestimenti per legno e rivestimenti industriali

Specifiche (tabella 1)
Lunghezza d'onda: 385, 395, 405 nm
Irradianza di picco: 16 W/cm2; 12 W/cm2
Finestra emittente (mm): 75x20, 150x20, 225x20, 300x20, 375x20, 75x20, 150x20, 225x20, 300x20, 375x20
Capacità massima ventola: 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM, 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM
Ingresso 48V (max): 576W / 12A, 1104W / 23A, 1632W / 34A, 2160W / 45A, 2640W / 55A, 432W / 9A, 816W / 17A, 1200W / 25A, 1584W / 33A, 1968W / 41A
Tipo connettore DC: 2W2, 2W2, 2W2, 5W5, 8W8, 2W2, 2W2, 2W2, 2W2, 8W8

Specifiche (tabella 2)
Lunghezza d'onda: 365 nm (gruppo 1); 385, 395, 405 nm (gruppo 2)
Irradianza di picco: 8 W/cm2
Finestra emittente (mm): 75x20, 150x20, 225x20, 300x20, 375x20, 75x20, 150x20, 225x20, 300x20, 375x20
Capacità massima ventola: 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM, 50 CFM, 100 CFM, 150 CFM, 200 CFM, 250 CFM
Ingresso 48V (max): 288W / 6A, 720W / 15A, 960W / 20A, 1296W / 27A, 1632W / 34A, 240W / 5A, 480W / 10A, 672W / 14A, 912W / 19A, 1152W / 24A
Tipo connettore DC: 2W2, 2W2, 2W2, 2W2, 8W8, 2W2, 2W2, 2W2, 2W2, 8W8

Note aggiuntive sulle specifiche
Il prodotto è raffreddato ad aria e disponibile in più lunghezze di finestra emittente per adattarsi ai vincoli di integrazione. Le opzioni di controllo includono segnali PLC (digitale/analogico) per le funzioni di base e protocolli digitali per stato e controllo avanzato, incluso Modbus TCP per accesso remoto e scambio dati.

Specifiche tecniche

• Modello: FireJet FJ100 Gen2
• Tecnologie del marchio: TargetCure™ (uscita UV precisa), WhisperCure™ (riduzione del rumore)
• Raffreddamento: Air-cooled
• Lunghezze d'onda disponibili: 365 nm; 385 nm; 395 nm; 405 nm
• Opzioni di irradianza di picco: fino a 16 W/cm2, 12 W/cm2 e 8 W/cm2 (a seconda della configurazione)
• Dimensioni finestra emittente: 75x20 mm, 150x20 mm, 225x20 mm, 300x20 mm, 375x20 mm
• Capacità massima ventola: fino a 250 CFM (varia secondo la configurazione)
• Ingresso 48V (max): esempi da ~240W (5A) fino a 2640W (55A) a seconda della configurazione
• Tipi di connettori DC: varianti tra cui 2W2, 5W5, 8W8 a seconda del modello
• Controllo: segnali PLC per controllo di base; controllo digitale e Modbus TCP disponibili per controllo avanzato e scambio remoto di dati
• Applicazioni tipiche: stampa UV inkjet, polimerizzazione adesivi, rivestimenti per legno
