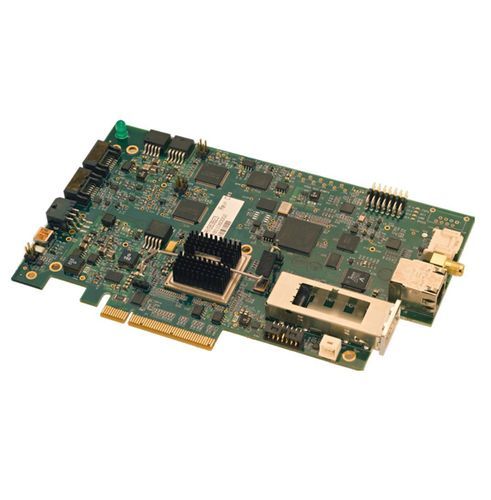

Scheda di acquisizione PCIe OCT

PCI Express12 bitsCamera Link

Presentazione del prodotto
La linea di schede di acquisizione dati (DAQ) Axsun di Excelitas è progettata e ottimizzata specificamente per sistemi OCT a sorgente spazzata alimentati dai laser spazzatori Axsun. La soluzione Axsun Integrated Engine integra laser spazzatore, generazione del k-clock, fotodiodi bilanciati e acquisizione dati ad alta velocità per semplificare l'integrazione del sistema e ridurre la necessità di interfacciarsi con un digitalizzatore general-purpose di terze parti.

Axsun Integrated Engine
L'Axsun Integrated Engine è disponibile a 1060 nm o 1310 nm e supporta velocità A-line di 50 kHz o 200 kHz. La soluzione integrata combina laser spazzatore, k-clock, fotodiodi bilanciati e una scheda DAQ ad alta velocità per fornire un motore di imaging SS-OCT compatto e pronto all'uso.

Interfacce

• Gigabit Ethernet DAQ: semplicità del sistema e portabilità. Supporta la sincronizzazione 2D/3D con galvanometri, scanner MEMS o sonde rotanti su un'ampia gamma di frequenze di frame. Un FPGA a bordo trasmette immagini OCT elaborate per alleggerire la CPU host. L'interfaccia Ethernet e l'integrazione con il laser Axsun, il k-clock e i fotodiodi bilanciati consentono l'uso su piattaforme informatiche mobili. Compatibile con convertitori di interfaccia 1GbE–USB 3.0 (basati su Realtek RTL8153) per piattaforme host solo USB 3.0.
• PCIe DAQ: lo stesso hardware supporta interfacce PCIe ed Ethernet (entrambe usano la stessa API), consentendo l'installazione in uno slot PCIe di un PC desktop e la semplice commutazione tra interfacce.
• CameraLink DAQ: offre una strada per aggiornare sistemi OCT basati su spettrometro ai laser spazzatori Axsun sfruttando le schede di acquisizione CameraLink esistenti e il software di acquisizione/processing, utile per l'oftalmologia e altri mercati che richiedono una maggiore profondità e penetrazione.

Funzionalità aggiuntive
Le schede sono DAQ da 900 MS/s a 12 bit con opzioni di interfaccia flessibili e elaborazione delle immagini OCT su FPGA a bordo. L'SDK include strumenti GUI, un'API e codice di esempio per facilitare lo sviluppo. L'integrazione semplice dello scanner è fornita tramite un ingresso Image_sync.

Caratteristiche tecniche

• Numero di canali: 1 o 2
• Frequenza di campionamento: fino a 900 MS/s
• Risoluzione ADC: 12 bit
• Clock di campionamento: k-clock diretto dal laser o risempling su FPGA a bordo
• FPGA a bordo: elaborazione immagini OCT
• SDK incluso: strumenti GUI e API con codice di esempio
• Integrazione scanner semplice: tramite ingresso Image_sync
• Consumo energetico: ≤ 3 A @ 12 VDC
